您现在的位置：首页>>产品展示 >> 民用水表系列>>旋翼立式冷（热）水水表
产品展示

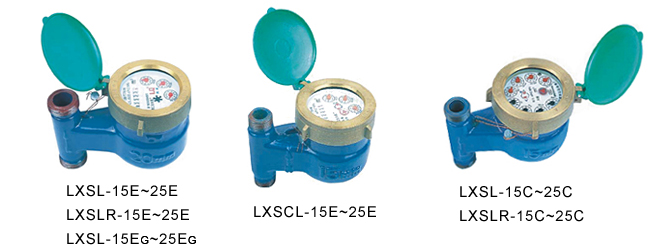

旋翼立式冷（热）水水表
【用途】
旋翼立式冷（热）水水表用于家庭或一个居民单元测量流经自来水管道饮用冷（热）水的用量。
【特点】
采用垂直安装，可作分表；多流束；计数器型式有指针C型，干式、湿式字轮与指针组合显示的E型及液封式F型可选；高灵敏水表始动流量≤2L/H；可根据用户需要生产同型号高灵敏水表。
主要技术参数：
|
公称口径(mm)
|
计量等级
|
过载流量
|
常用流量
|
分界流量
|
最小流量
|
最小读数
|
最大读数
|
|
m3/h
|
1/h
|
m3
|
|||||
|
15
|
A
|
3
|
1.5
|
150
|
60
|
0.0001
|
99999
|
|
B
|
120
|
30
|
|||||
|
20
|
A
|
5
|
2.5
|
250
|
100
|
0.0001
|
99999
|
|
B
|
200
|
50
|
|||||
|
25
|
A
|
7
|
3.5
|
350
|
140
|
0.0001
|
99999
|
|
B
|
280
|
20
|
|||||
示值误差限：
从包括最小流量(qmie)到不包括分界流量(qt)的低区±5%
从包括分界流量(qt)至包括过载流量(qt)的高区±2%(热水±3%)
流线误差曲线：
压力损失曲线：
外型尺寸及重量：
|
公称口径(mm)
|
长L
|
宽B
|
高H
|
连线螺纹
|
重量(kg)
|
|
mm
|
|||||
|
15
|
165
|
99
|
104
|
G1B
|
1.5
|
|
20
|
190
|
99
|
106
|
G11/4B
|
2.3
|
|
25
|
225
|
103
|
120
|
G11/2B
|
3
|
使用条件
冷水水表工作水温：+0.1℃~+35℃
热水水表工作水湿：+0.1℃~+90℃
工作压力≤1.0MPa
