您现在的位置：首页>>产品展示 >> 民用水表系列>>旋转活塞式水表（水平式）
产品展示

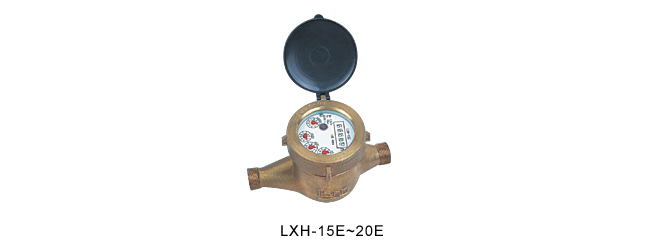

旋转活塞式水表（水平式）
【用途】
旋转活塞式水表（水平式）用于家庭或一个居民单元测量流经自来水管道饮用冷（热）水的用量。
【特点】
旋转活塞式水表为窑积式水表，采用活塞旋转原理；计量精度高，计数器与水隔开，数据清晰，读数方便；选用优质材料，性能稳定可靠；特别适用于水质较好的管网；进水口装有止回阀可防倒流。
主要技术参数：
|
公称口径(mm)
|
计量等级
|
过载流量
|
常用流量
|
分界流量
|
最小流量
|
最小读数
|
最大读数
|
|
m3/h
|
1/h
|
m3
|
|||||
|
15
|
C
|
3
|
1.5
|
22.5
|
15
|
0.00005
|
9999
|
|
D
|
17.2
|
12.5
|
|||||
|
20
|
C
|
5
|
2.5
|
37.5
|
25
|
0.00005
|
9999
|
|
D
|
28.7
|
18.7
|
|||||
示值误差限：
从包括最小流量(qmie)到不包括分界流量(qt)的低区±5%
从包括分界流量(qt)至包括过载流量(qt)的高区±2%(热水±3%)
流线误差曲线：
压力损失曲线：
外型尺寸及重量：
|
公称口径(mm)
|
长L
|
宽B
|
高H
|
连线螺纹
|
重量(kg)
|
|
mm
|
|||||
|
15
|
115/165
|
91/95
|
81/115
|
G3/4B
|
0.95/1.45
|
|
20
|
130/190
|
96/110
|
96/121
|
G1B
|
1.15/1.8
|
使用条件
冷水水表工作水温：+0.1℃~+35℃
热水水表工作水湿：+0.1℃~+90℃
工作压力≤1.0MPa
