产品名称: 旋翼单流干式冷水表
产品型号: LXSC-13D3~25D3 所属分类: 旋翼单流干式水表 资料下载: 旋翼单流干式冷(热)水水表
产品详情
主要用途:测量流经自来水管道饮用冷(热)水的用量
生产标准:适用标准:ISO4064(等同GB/T 778-2007)
产品特点:
1、干式,磁性传动,D3具有防磁功能
2、计数器采用320。和360。两种转动,方便读数
3、计数器采用真空密封,放冷凝雾化,可长期保持读数清晰
4、体积小,重量轻
主要技术参数:
公称口径(mm) | 计量等级 | 过载流量 | 常用流量 | 分界流量 | 最小流量 | 最小读数 | 最大读数 |
m3/h | 1/h | m3 | |||||
13 | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
B | 120 | 30 | |||||
20 | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
B | 200 | 50 | |||||
25 | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
B | 280 | 70 |
示值误差限:
从包括最小流量(qmie)到不包括分界流量(qt)的低区±5%
从包括分界流量(qt)至包括过载流量(qt)的高区±2%(热水±3%)

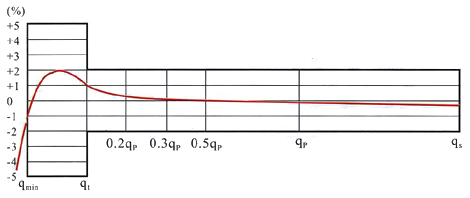

流线误差曲线:
压力损失曲线:

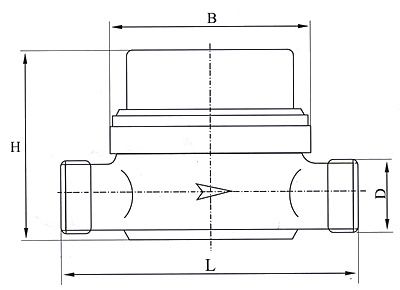

外型尺寸及重量:
公称口径(mm) | 长L | 宽B | 高H | 连线螺纹 | 重量(kg) |
mm | |||||
13 | 110 | 75 | 80 | G3/4B | 0.6 |
20 | 130 | 75 | 80 | G1"B | 0.7 |
25 | 160 | 75 | 96 | G11/4B | 1.0 |
使用条件
冷水水表工作水温:+ 0.1℃ ~ + 35℃
热水水表工作水湿:+ 0.1℃ ~+ 90℃
工作压力 ≤ 1.0MPa
