IC卡预付费水表

  • 产品型号:LXSK-15E1~40E1
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8618658438972

产品详情

一、产品简介

  LXSK-15E1~40E1系列IC卡预付费水表是一种插卡式水表,以先进的微电脑控制技术为核心,以智能卡为信息传递媒介而构成的高科技机电一体化智能仪表,具有机械计数和电子计数的双重功能,主要由智能卡读写器、低功耗微电脑、新型电机阀、流量采集及相应电路组成,在保持传统机械水表特点的同时,还拥有电子显示功能。其优点是设计先进、技术含量高、功能完备、计量准确、性能可靠、体积小、显示直观、外形精美、安装便捷、使用方便,非常适用于城市居民自来水的计量和收费。


二、产品特点

  1. 需插卡才能正常使用;

  2. 采用进口微处理器,超低功耗设计;

  3. 一表一卡功能:新发行用户卡插入新表中,表将自动识别并保存卡中的唯一代码,下次插卡时将自动识别该代码,即该表与该卡自动匹配,防止非法卡使用;

  4. 大屏幕液晶屏幕显示:水量数据、阀门状态、电池状态一目了然;

  5. 低电压检测:当电池电压低,水表会关闭电机阀并显示“欠压”、“关阀”。需安装新的电池才可重新使用;

  6. 水量不足提示:当水表中剩余水量小于2.0m3时,自动关闭阀门,提示用户购水,插卡后开阀,可继续使用剩余水量直到为0时,关阀;

  7. 防伪功能:当卡反插或非本系统卡插入时,将显示“卡错”;

  8. 专用工程卡:维修非常方便;

  9. 磁防护功能:当有强磁场靠近时,水表会显示“报警”并关闭阀门;

  10. 一体化设计:结构紧凑,外形美观;

  11. 保留机械字轮显示:具有机械和电子双显功能;

  12. 采用3.6V锂电池,方便用户随时更换;

  13. 智能月自检功能:在各种干扰情况下保持正常工作。


三、流量技术参数

水表技术参数(比值:Q3/Q1=80、Q2/Q1=1.6、Q4/Q3=1.25)
项目技术参数
公称口径DN1520253240
最小流量Q1(m3/h)0.031250.050.078750.1250.20
分界流量Q2
(m3/h)
0.050.080.1260.200.32
常用流量Q3(m3/h)2.546.31016
过载流量Q4(m3/h)3.12557.87512.520
外形尺寸(mm)
(长L×宽S×高H)
165×86×116195×86×116225×86×116360×115×225
连接螺纹G3/4G1G11/4G11/2G2
最小读数(m3)0.00005
最大读数(m3)99999
准确度等级2级
压力损失≤0.063MPa
公称压力≤1MPa
示值误差

水温在0.1℃至30℃范围以内时,水表的最大允许误差在高区(Q2≤Q≤Q4)为±2%,低区(Q1≤Q<Q2)为±5%,水温超过30℃时,水表在高区的最大允许误差为±3%,低区仍为±5%。

使用条件水温:0.1~+45℃(冷水)、0.1~+90℃(热水);湿度:0~95%RH
工作电压3.6V锂电池
静态工作电流≤7uA
数据保护自行数据记忆,掉电保存时间≥10年
安装方式水平安装


四、最大允许误差

 ① 低区 (Q1≤Q<Q2) 最大允许误差为±5%

 ② 高区 (Q2≤Q≤Q4) 最大允许误差为±2% (热水表为±3%)

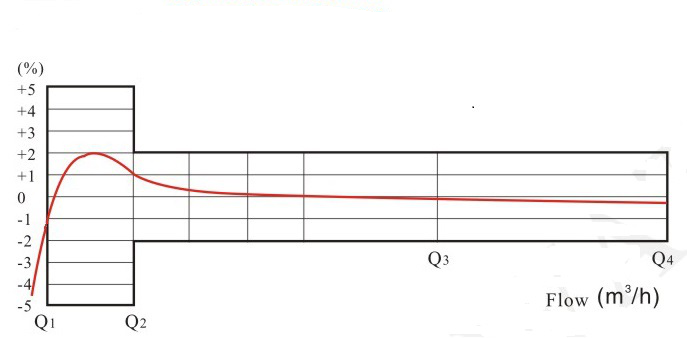

IC卡预付费水表流量误差曲线图
IC卡预付费水表流量误差曲线图


IC卡预付费水表规格尺寸表
口径连接螺纹
Dia
DNLWHD
mmmm
1516586116G 3/4B
2019586116G 1B
2522586116G1 1/4B
3222586116G1 1/2B
40360115225G 2'B
