直饮水水表

直饮水水表

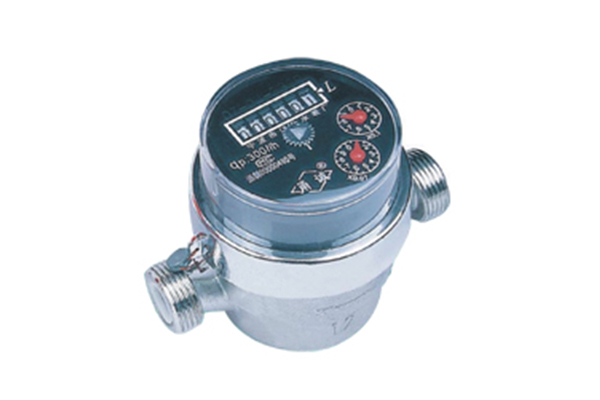

一、产品简介

  LXH-8(不锈钢)与LXH-8A(塑壳)直饮水水表用于记录流经自然水管道饮用水的总量。本款水表为容积式水表,应用实测原理,以活塞旋转来记录通过管道内饮用水总量。采用磁传动结构,并具有良好的防外磁干扰的功能。计数器与水隔开,示值清晰。所选用的材料均符合饮用水表卫生标准。直饮水水表生产厂家认准“宁波市江北水表厂”,如有采购意向欢迎来电咨询!

二、产品特点

  1.计数器与水隔开,示值清晰;

  2.所选材料符合饮用水计量仪材料卫生标准,卫生安全;

  3.始动流量小,计量精度高,读数方便;

  4.采用旋转活塞式计量结构;

  5.适用水质优良,水质较高场所;

  6.表壳有不锈钢表壳和塑料表壳;

  7.计量等级为C级和D级;

  8.可适用于冷水≤50℃;

  9.水压: ≤1MPa 或1.6MPa (10bar 或者16bar)。

三、流量技术参数

ISO4064 :2003(老标准)参数表
型号尺寸计量等级QmaxQnQtQmin始动最小读数最大读数
大流常用流量分界下流
DN(mm)L/hL
LXH-88C60030022.515﹤20.005999999
LXH-8A8C60030022.515﹤20.005999999
ISO4064:2005(新标准)参数表
型号尺寸计量等级QmaxQnQtQmin始动最小读数最大读数
大流常用流量分界下流
DN(mm)L/hL
LXH-88R16012501000106.25﹤20.005999999
R20085
LXH-8A8R16012501000106.25﹤20.005999999
R20085

四、最大允许误差

  ①低区(Q1≤Q<Q2)最大允许误差为±5%

  ②高区(Q2≤Q≤Q4)最大允许误差为±2%

直饮水水表流量误差曲线图
直饮水水表流量误差曲线图

五、外形及规格尺寸

直饮水水表外形尺寸图
直饮水水表外形尺寸图
直饮水水表规格尺寸表
型号尺寸连接螺纹
DNLBH
mmD
LXH-881108098.5G 3/4B
LXH-8A81008291.5G 3/4B
