垂直螺翼式水表

  • 产品型号:WS50-200
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+86 133 3662 2678

产品详情

一、产品简介

  WS50-200系列垂直螺翼式水表是一种适合在大口径管路中使用的螺翼式水表。其主要特色是流通能力大、压力损失小。当水流入该水表后,沿轴线方向冲击水表螺翼形的叶轮旋转后流出,叶轮的转速与水流速度成正比,经过减速齿轮传动后,在指示装置上显示通过水表的水总量。不适宜有腐蚀性的液体,其水表技术参数全面优于LXS型旋翼式水表,是其提高计量等级,合理计费的换代产品。生产标准为ISO4064(GB/T778-2007)。

二、产品特点

  1. 始动流量小,便于精密测量。

  2. 螺翼式叶轮垂直放置,以不锈钢滚珠作为支撑,从而使摩擦阻力降至较低。即使单个家庭的洗衣,如厕或淋浴等用水,也能使用此类水表计量。

  3. 防污性能强:内置不锈钢滤水网,省去了独立安装过滤器的费用和麻烦。在线可拆式结构设计,从而使水表维护工作量降至非常低,水表能在水质环境恶劣的条件下正常工作,必要时可在安装现场拉出全套机芯,快速清理杂物。

  4. 计量量程宽:螺翼式叶轮外径大于公称口径,使其能承受更大的流量,而小流量性能优越,量程比较宽,实际可达200-400倍。

  5. 使用寿命长:大叶轮低转速设计,两端的摩擦副是刚玉-不锈钢滚珠-刚玉-碳纤维耐磨塑料,硬质合金--刚玉-碳纤维耐磨塑料,特别是滚珠不是固定点磨损的,因而能长期保证计量性能。

  6. 加大字轮显示读数,可在表井外抄读。

  7. 在水质环境恶劣的条件下正常工作。耐磨塑料,特别是滚珠不是固定点磨损的,因而能长期保证计量性能。

  8. 垂直螺翼式水表前后直管段要求大大降低,便于在窄小空间安装。

  9. 湿式液封结构读数清晰,灵敏度好,防磁;同时,也有磁传干式结构,主要供出口和远传用。

  10. 无需将水表从管道中拆卸,即可拆卸水表测量机构,便于水表维修。

  11. 表壳内腔和外表面经塑料粉末喷涂处理,具有良好的防护性能。

  12. 垂直螺翼式式水表技术参数全面优于水平螺翼式水表,属于优秀的替换产品。

  13. 压力损失小。

  14. 可适用于冷水≤50℃。

  15. 水压:≤1MPa,1.6MPa, 2.5Mpa或者4.0Mpa。

  16. 可预留远传发讯,带磁脉发讯接口功能,便于远抄表。

  17. 上下游流场敏感度等级:UO DO。

三、流量技术参数

ISO4064:2003(老标准)技术参数表
公称口径 DN计量等级最大流量 Qs常用流量 Qp分界流量 Qt最小流量 Qi最小读数最大读数
mmm³/h
50C301522.5900.0005999999
80C8040602400.0005999999
100C12060903600.0005999999
150C3001502259000.0059999999
200C50025037515000.0059999999
ISO4064:2005(新标准)技术参数表
公称口径 DN计量等级过载流量 Q₄常用流量 Q₃分界流量 Q₂最小流量 Q₁最小读数 Min最大读数 Max
mmRm³/h
5016050404002500.0005999999
200320200
8016078.763630393.750.0005999999
200504315
10016012510010006250.0005999999
200800500
150160312.525025001562.50.0059999999
20020001250
200160500400400025000.0059999999
20032002000

四、最大允许误差

  ① 低区 (Q₁≤Q<Q₂) 最大允许误差为±5%

  ② 高区 (Q₂≤Q≤Q₄) 最大允许误差为±2%

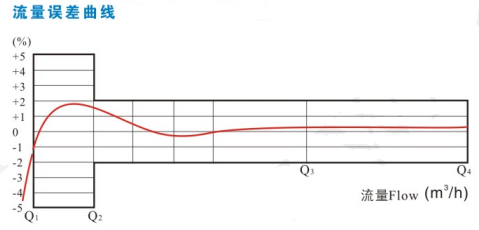

垂直螺翼式水表流量误差曲线图
垂直螺翼式水表流量误差曲线图

五、压力损失曲线

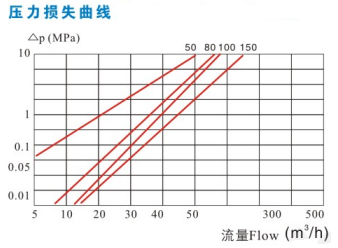

垂直螺翼式水表压力损失曲线图
垂直螺翼式水表压力损失曲线图

六、外形及规格尺寸

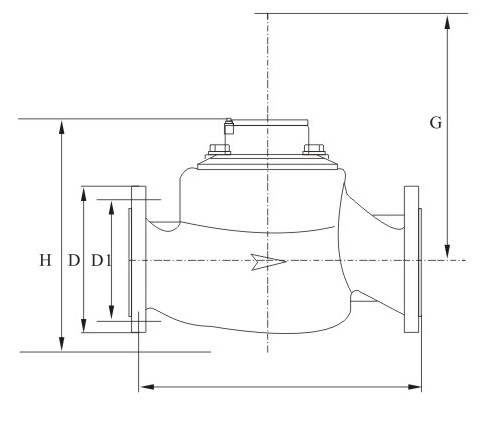

垂直螺翼式水表外形尺寸图及规格参数表
垂直螺翼式水表外形尺寸图
公称口径            DN长 L宽 W高 H连接法兰
mm法兰外径 D螺栓孔中心圆直径 D1螺栓
502802453001651254xM16
80370/2252803002001608xM16
100370/2503003452201808xM16
1505003354452852408xM20
2005503864763402958xM20
