旋翼多流湿式水表

  • 产品型号:LXS-15E~50E、LXSR-15E~50E
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8613486623625

产品详情

一、产品简介

  本厂专业生产LXS-15E~50E(冷水)、LXSR-15E~50E(热水)系列旋翼多流湿式水表,本类水表的计数器浸入水中,表面的玻璃承受了水压,传感器与计数器的传动是齿轮联动的,水表读数的清晰程度主要受水质的影响,在室内中应优先考虑选用此类水表。


二、工作原理

  旋翼多流湿式水表的原理是水由水表进水口进入表壳内,经过滤水网,由叶轮盒的进水孔进入其内,冲击叶轮,叶轮开始转动,水再由叶轮盒上部出水孔经表壳出水口流向管道内,叶轮下部由顶针支撑着。叶轮转动后,通过叶轮中心轴,使上部的中心齿轮也转动,带动叶轮盒内的传动齿轮,按转速比的规定进行转动,带动度盘上的指针,三角指针开始转动后以十进位的传递方式带动其它齿轮和上部指针,按照度盘上的分度值,从0开始按顺时针的方向进行转动,开始计量。


三、产品特点

  1. 多流束;

  2. 机械传动;

  3. 湿式计数器,始动流量小,保持计数机构满灌;

  4. 计数器型式有指针C型,字轮与指针组合显示的E型及液封式F型可选;

  5. 水平安装;

  6. 技术精度高,始动流量小;

  7. 计量精度达到ISO4064 B级或者C级(R80/100/125/160)标准;

  8. 高灵敏水表始动流量≤2L/h;

  9. 能保持计数器机构满灌(充满水),防污性好,抄读方便,外形美观,安全卫生,使用寿命长;

  10.可根据用户需求生产同型号高灵敏水表;

  11. 铜壳可喷塑或者本色;另外还有塑料表壳,铁壳和不锈钢表壳可供选择;

  12. 温度等级:冷≤T50/热T90;

  13. 压力等级:MAP10/MAP16;

  14. 压力损失等级:△P63;

  15. 计数器可以8位字轮和1位指针或者5位字轮加上4位指针;

  16. 可以根据用户要求可增加远传脉冲输出功能。


四、流量技术参数

ISO4064:2003(老标准)技术参数表
旋翼多流湿式水表技术参数表(ISO4064:2003标准)


ISO4064:2005(新标准)技术参数表
旋翼多流湿式水表技术参数表(ISO4064:2005新标准)

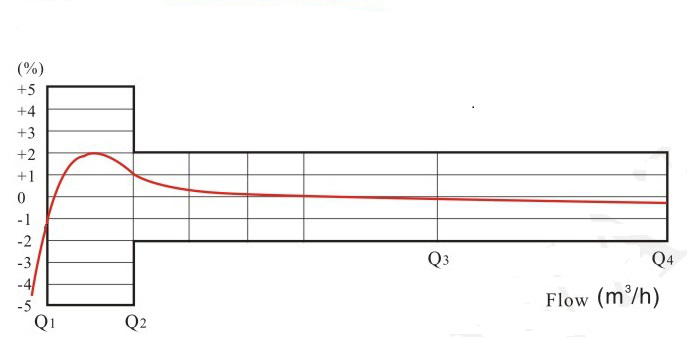

五、最大允许误差

  ① 低区 (Q1≤Q<Q2) 最大允许误差为±5%

  ② 高区 (Q2≤Q≤Q4) 最大允许误差为±2% (热水表±3%)


旋翼多流湿式水表流量误差曲线图
旋翼多流湿式水表流量误差曲线图

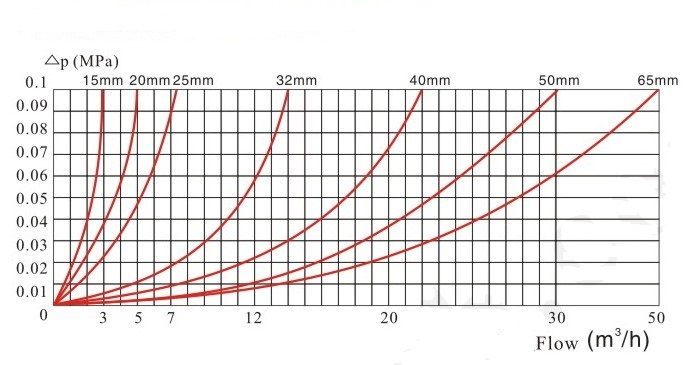

六、压力损失曲线

旋翼多流湿式水表压力损失曲线图
旋翼多流湿式水表压力损失曲线图

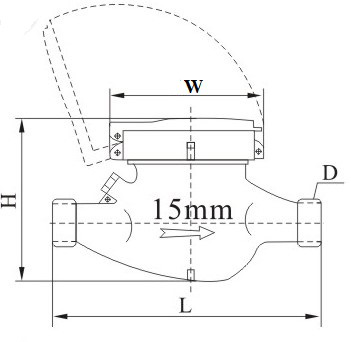

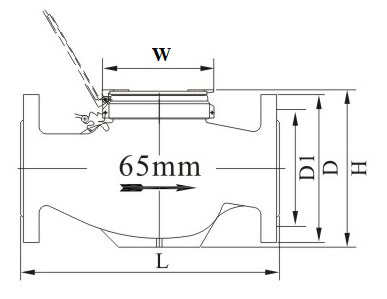

七、外形及规格尺寸

旋翼多流湿式水表规格尺寸表
旋翼多流湿式水表外形尺寸表1旋翼多流湿式水表外形尺寸表2


旋翼多流湿式水表规格尺寸表
旋翼多流湿式水表规格尺寸表


八、注意事项

  由于旋翼多流湿式水表的全部部件浸在水中,因此在玻璃下有水或气泡是正常现象。使用中如发现表面污染影响读表,一般是因为管道陈旧、水质较差或位置在管路末端造成。最好每隔两年清洗一次,但要注意需要重新校验后才能继续使用。
