旋翼多流液封水表

  • 产品型号:
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8618658438972

产品详情

一、产品简介

  LXS-15F~ 50F系列旋翼多流液封水表,用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体密封。本类水表的密封隔离计数器内的清晰度不受外部水质的影响,其余的结构性能与湿式水表相同。

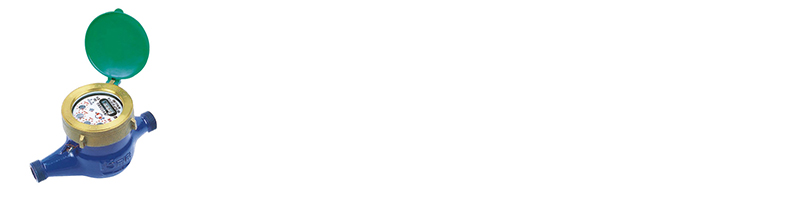

  旋翼多流全液封水表
旋翼多流全液封水表

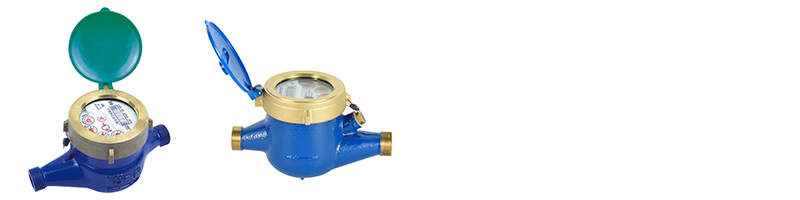

  旋翼多流半液封水表
旋翼多流半液封水表


二、产品特点

  1.水平安装;

  2.多流束;

  3.机械传动;

  4.计数器的数字轮用特种液体封装,可长期保持读数清晰;

  5.具有湿式水表始动流量小,干式水表读数清晰的优点,适用于水质较差的管道网络;

  6.采用优质材料,性能稳定可靠;

  7.计量精度可达ISO 4064 C级(R160);

  8.可根据用户需要生产同型号的高灵敏度水表;

  9.水表外壳有塑壳、铁壳、铜壳和不锈钢壳等可选,其中铜壳可选本色或喷塑;

  10.适用于≤50℃的冷水;

  11.水压≤1.6MPa (16bar)。


三、流量技术参数

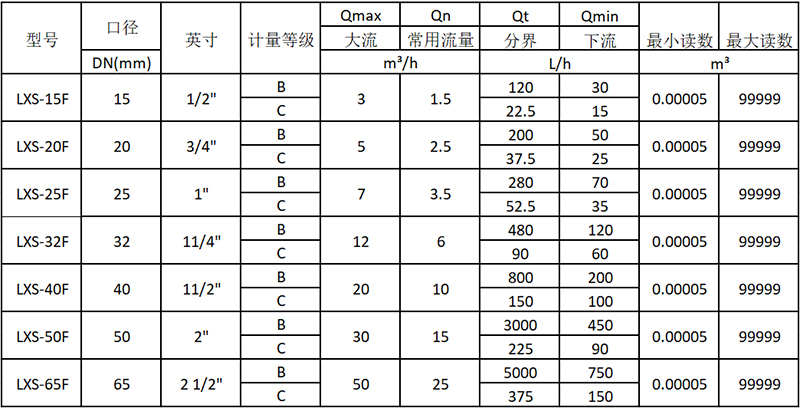

ISO4064:2003(老标准)技术参数表
旋翼多流液封水表技术参数表ISO4064:2003(老标准)

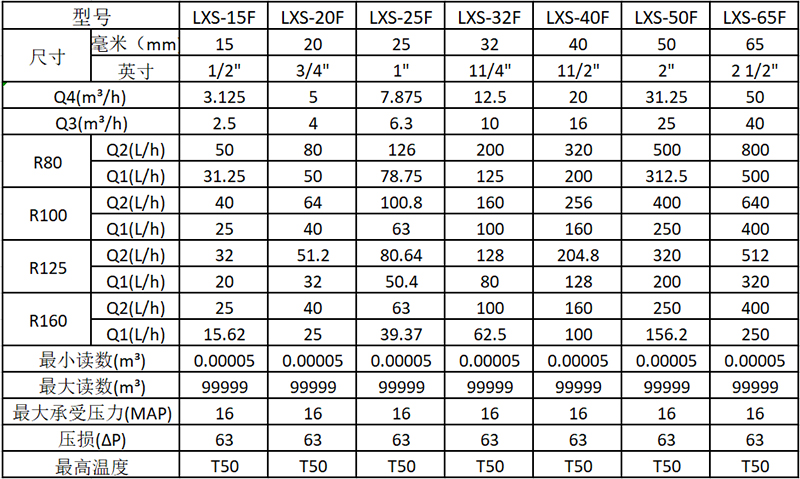

ISO4064:2005(新标准)技术参数表
旋翼多流液封水表技术参数表ISO4064:2005(新标准)


四、最大允许误差

  ① 低区 (Q1≤Q<Q2) 最大允许误差为±5%

  ② 高区 (Q2≤Q≤Q4) 最大允许误差为±2% (热水表±3%)

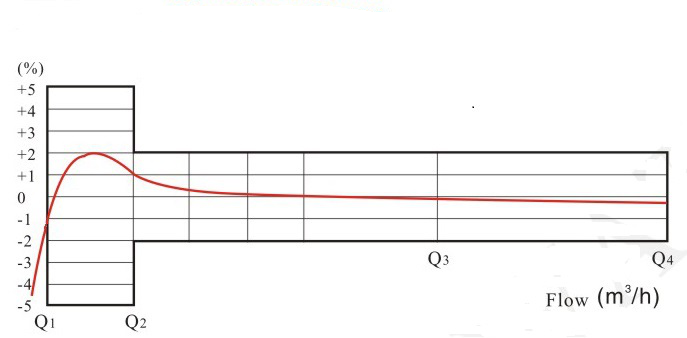

旋翼多流液封水表流量误差曲线图
旋翼多流液封水表流量误差曲线图


五、压力损失曲线

旋翼多流液封水表压力损失曲线图
旋翼多流液封水表压力损失曲线图


七、外形及规格尺寸

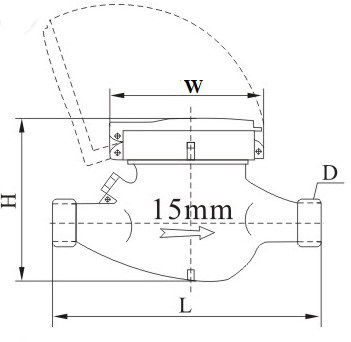

旋翼多流液封水表外形尺寸图
15mm旋翼多流液封水表外形尺寸图65mm旋翼多流液封水表外形尺寸图

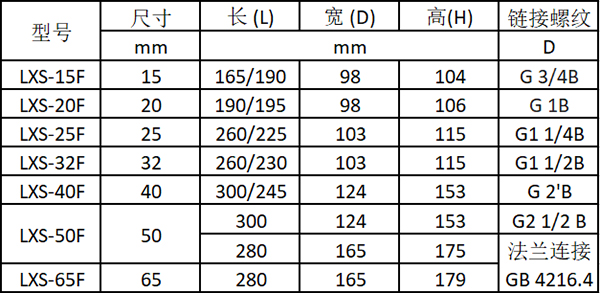

旋翼多流液封水表规格尺寸表
旋翼多流液封水表规格尺寸表
