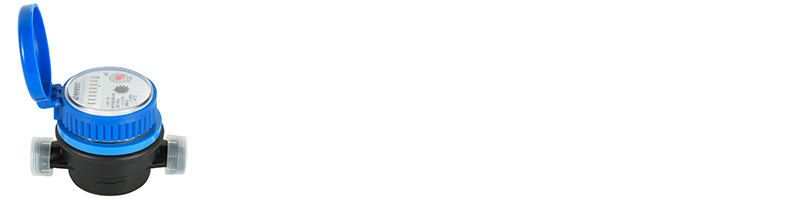

旋翼单流干式水表
- 产品型号：LXSC-D、LXSC-Ds
- 精度级别：B级或C级/R160
- 品牌名称：甬诚/灵泉/JIANGBEI
- 产品产地：浙江宁波
- 生产厂家：宁波市江北水表厂
- 询价热线：+86 133 3662 2678
产品详情
一、视频实拍
二、产品简介
旋翼单流干式水表，用于一个居民单元或者家庭测量流经自来水管道饮用冷(热)水的总量。生产标准为ISO4064 (GB/T 778-2007)。

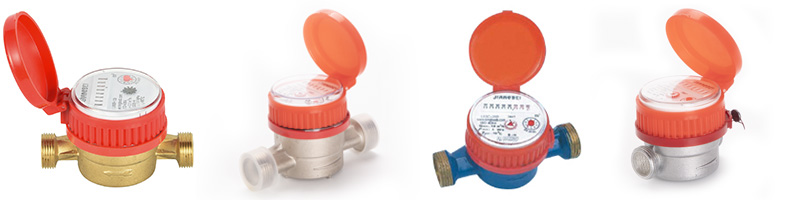

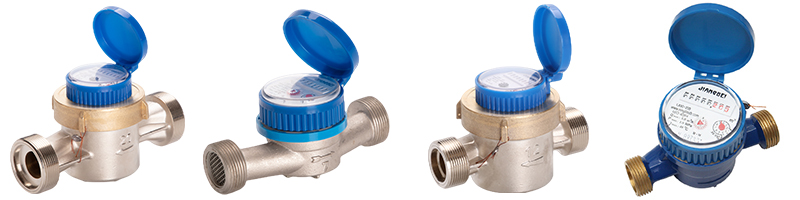

三、产品类型
LXSC-15D3-40D3(冷水/防磁)和LXSC-15D5-40D5(冷水/不防磁)
LXSCR-15D3-40D3(热水/防磁)
LXSC-Ds(塑壳)
四、主要特点
1. 体积小、重量轻；
2. 磁性传动，防磁，本表可防止外部磁场干扰；
3. 干式计数器采用真空密封，防止冷凝雾化，可长期保持读数清晰；
4. 计数器采用320°和360°两种转动，方便读数；
5. 计量精度高，该表各项技术指标符合ISO4064 B级或C级标准(R80、R100、R125、R160标准)；
6. 铜壳可选本色，喷塑或镀镍，本表另有塑料表壳可供选择；
7. 带进水口滤网；
8. 可带脉冲输出；
9. 可适用于≤50℃冷水或≤90℃热水；
10. 水压≤1MPa或1.6MPa(即10bar或16bar)。
五、流量技术参数
| 尺寸 | 英寸 | 计量等级 | Qmax | Qn | Qt | Qmin | 最小读数 | 最大读数 |
| 大流 | 常用流量 | 分界 | 下流 | |||||
| DN(mm) | m³/h | L/h | m3 | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 口径 | Mm | 15 | 20 | 25 |
| Inch | 1/2" | 3/4" | 1" | |
| Q4(m³/h) | 3.125 | 5 | 7.875 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | |
| R80 | Q2(L/h) | 50 | 80 | 126 |
| Q1(L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 |
| Q1(L/h) | 25 | 40 | 63 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 |
| Q1(L/h) | 20 | 32 | 50.4 | |
| R160 | Q2(L/h) | 25 | 40 | 63 |
| Q1(L/h) | 15.62 | 25 | 39.37 | |
| 最小读数(m³) | 0.00005 | 0.00005 | 0.00005 | |
| 最大读数(m³) | 99999 | 99999 | 99999 | |
| 最大承受压力(MAP) | 16 | 16 | 16 | |
| 压损(ΔP) | 63 | 63 | 63 | |

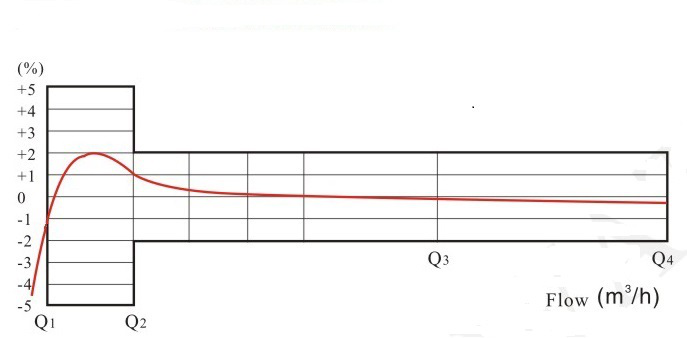

六、最大允许误差
① 低区(Q1≤Q＜Q2)最大允许误差为±5%
② 高区(Q2≤Q≤Q4)最大允许误差为±2%(热水表±3%)
七、压力损失曲线

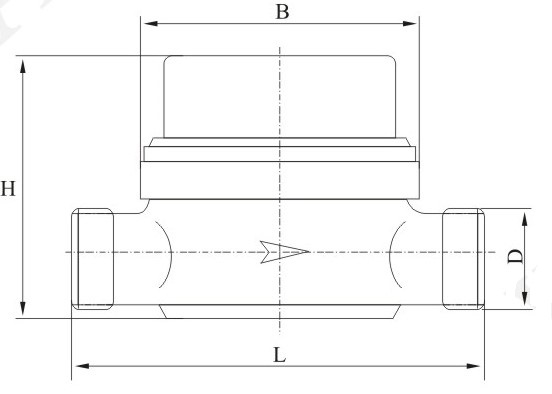

八、外形及规格尺寸
| 尺寸 | 长 | 宽 | 高 | 连接螺纹 |
| Dia | ||||
| DN | L | B | H | |
| (mm) | mm | D | ||
| 15 | 110 | 79.5 | 84 | G 3/4B |
| 20 | 130 | 79.5 | 84 | G 1''B |
| 25 | 160 | 79.5 | 84 | G 1 1/4 B |
