旋翼单流湿式水表与多流湿式水表的区别

作者:宁波市江北水表厂 发布时间:2011-05-09

旋翼单流湿式水表与多流湿式水表的区别

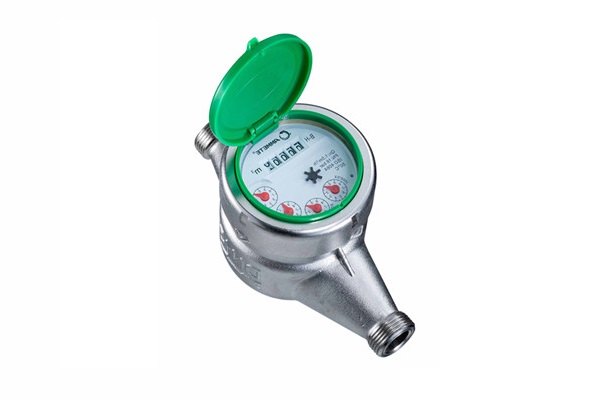

  旋翼单流水表是指水流通过水表时,仅有一束水流驱动叶轮旋转。旋翼单流水表的公称口径一般为15或者13到25mm,体积较小,误差调节装置放置在外部。

  旋翼单流湿式水表主要由表壳,中罩,表玻璃,密封垫圈,叶轮,下顶尖,计数机构,调节板和滤水网等组成。其主要零部件的要求与作用,大致与多流湿式水表相同。以下为一些不同之处:

  1、表壳

  旋翼单流水表与多流水表相比,少了齿轮盒和叶轮盒,其中某些功能就由表壳承担。如表壳上部内孔与计数器相配合,取代了齿轮盒的部分功能。表壳的进出水孔和其内孔中心螺孔,取代了叶轮盒的功能。因此,旋翼单流水表表壳的加工精度要求,远远高于多流水表。如应具备较高精度的进、出水孔的孔径、粗糙度及其切线半径。表壳上部台肩与中心螺孔应保持较高的同轴度。如无高精度多工位的专用机床,很难达到这些要求和取得高的生产效率。

  2、调节板

  旋翼单流水表只有内调式而无外调式,其误差调节是通过改变计数器下方的三块调节板的角度来达到的,其调节原理与LXS一80~150旋翼多流束水表中的上调节板相似。

  3、滤水网

  旋翼单流水表的滤水网是一片呈球面的薄片,其上有许多小孔。滤水网置于表壳进口端,以阻拦水中杂质通过。但受表壳进水端通径的限制,滤水网的孔的总面积难以达到设计要求的水表公称口径面积的1·5倍。因此,当单流水表稍有水中的杂质堵塞网孔时,在同等流量条件下,通过滤水网并驱动叶轮旋转的水流速大于未堵前的水流速,从而使叶轮转速提高,造成水表变快。所以,单流水表对水质和流场的要求较高。

  4、下顶尖

  旋翼单流束水表仅一股水流驱动叶轮旋转,所以当叶轮以较高速度旋转时,始终受到一个垂直于水流切线方向的推力,使顶尖造成单边磨损。为此,要求下顶尖采用较耐磨的材料制造。
