大口径IC卡智能水表

产品详情

一、产品简介

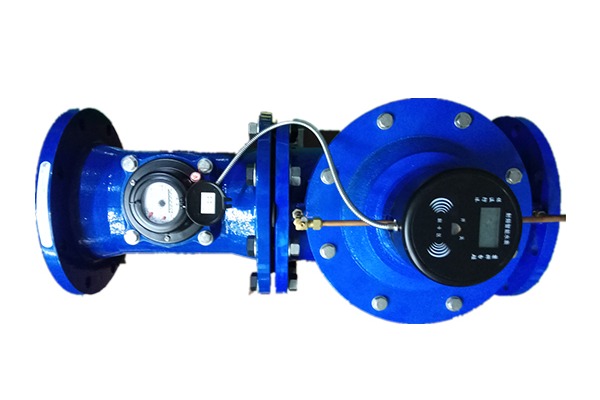

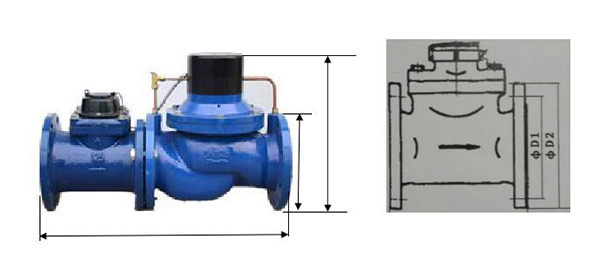

　　本产品用于计量单向流经自来水管道水体积总量的测量仪表，适用于单向非脉冲水流。IC卡智能(冷水、热水)水表采用自来水行业最常用可拆卸螺翼式水表为基表，以先进的微电脑控制技术为核心、IC卡技术为信息传递媒介而构成的高智能化仪表。(图1)采用国际上最新微功耗、超大型大规模集成芯片以高集成工业手段设计制造的可靠电子控制器，加装了新型的低功耗智能自控阀门。它集预付费、自动计量、状态报警及防止不正当使用等功能于一体;具有计量准确、性能可靠、结构紧凑合理等特点。各项性能指标符合国家标准GB/T778-2007《封闭满管道中水流量的测量、饮用冷水水表和热水表》和城镇建设行业产品标准CJ/T133-2012《IC卡冷水水表》。该产品的使用彻底改变了传统的用水模式，由“先用水、后交费”改变为“先交费、后用水”，极大地方便了小区物业管理部门和水资源管部门的工作。

二、主要功能：

　　计量及预付费功能

　　采用双脉冲采样计量脉冲，两个脉冲采样点依次吸合一次作为一个计量信号0.1 m³。兼容干簧管和霍耳采样。根据计量信号，递减表内的剩余水量，直到剩余水量为零，关闭阀门。同时递增表内的累积用水量。用户必须先购买一定的使用量才能使用。

　　购水充值

　　刷已购水充值的用户卡后，水表将卡内所购水量加入原剩余水量中，正确读卡时，灯亮，显示屏依次显示“本次购买量”，“剩余用量”(已加入本次购量)“累计用量”，显示完毕后(累计显示时间约为3秒钟)，则此次购水充值完成，此时可移走卡片。

　　注意事项：要求显示完成后方可移走卡片。

　　水量囤积功能(水量输入限制)

　　水表内设置了存储水量最高限，若用户卡中购水数量与表内剩余水量之累加和超过该限制值，则刷已购水充值的用户卡后，表显示“限制本次购量XXXX.X m³”，3秒钟,然后显示原“剩余用量”，“累计用量”各3秒钟，表示本次输入超限，水表未接受充值;等待表内剩余水量小于 X Xm³，该卡仍可使用。

　　查询及回写功能

　　当用户要查询水表情况时，可刷用户卡(空白用户卡)，水表将依次显示表内剩余用量，累计用量以及表内的相关信息。水表同时将表号、表内剩余用量、累计用量、本次购量、水表运行参数等返写用户卡。检测部门还可以通过查询卡查询表的相关信息及表状态。

　　余水量低限报警功能

　　水表提供了两级低限提示，当剩余用量等于关阀报警量时，将关闭阀门提示用户充值。刷用户卡后开启阀门，同时表上显示“关阀”、“交费”，提示用户购水充值。在剩余用量小于显示报警量时，每用1 m³，表将显示剩余用量，“交费”。

　　关阀交费

　　当表内剩余用量为零时，阀门自动关闭，用户必须持用户卡到有关部门购水充值，充值后的用户卡插入水表后方可打开阀门，继续使用。

　　低电压保护功能

　　水表平常1天测一次电压，当表判别到电池电压连续12天低于2.92V (带一定负载测试)，阀门将自动关闭，刷卡提示“换电池”，用户卡能打开阀门继续使用。当检测到电池电压低于2.60V时，彻底关闭阀门，刷卡显示“E-07换电池”，插入用户卡不能打开阀门。当发现电压报警提示后，用户应及时通知管理部门更换电池。另外低温条件下造成的电压低，在温度回升电池电压正常后，表具可恢复正常工作

　　防磁攻击功能

　　水表提供自动防护功能，当有磁场靠近时，将自动关闭阀门，插卡显示“E-03磁攻击符号”,请用户检查水表周围环境有无强磁场物或被水浸泡等情况，处理后可刷用户卡打开阀门，若不能恢复，则可通知维修人员对水表进行检修。

　　表异常保护功能

　　正常使用中遇到表阀门关闭，刷用户卡表显示故障提示，请用户尽快通知维修人员对水表进行检修。

　　阀门维护功能

　　阀门每月自动维护2次。

　　上电全显功能

　　给表上电，表先全显，并对状态自检，可以检查液晶是否有缺段，检测电池电压，然后显示“剩余用量”，“累计用量”及阀门状态各3秒钟。并根据表的具体情况自动开阀或关阀。

三、主要技术参数

水表技术参数（比值：Q₃/Q₁=80、Q₂/Q₁=1.6、Q₄/Q₃=1.25）

项 目	技 术 参 数
公称口径DN	50	65	80	100	125	150	200
最小流量Q₁ (m³/h)	0.3125	0.5	0.7875	1.25	2	3.125	5
分界流量Q₂ (m³/h)	0.5	0.8	1.26	2	3.2	5	8
常用流量Q₃ (m³/h)	25	40	63	100	160	250	400
过载流量Q₄ (m³/h)	31.25	50	78.75	125	200	312.5	500
最小读数(m³)	0.005
最大读数(m³)	999999
准确度等级	2级
压力损失	≤0.063MPa
工作水压	≤1MPa
示值误差	水温在0.1℃至30℃范围以内时，水表的最大允许误差在高区（Q₂≤Q≤Q₄）为±2%，低区（Q₁≤Q＜Q₂）为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。
使用条件	冷水水表：水温0.1℃～30℃,相对湿度＜85%； 热水水表：水温0.1℃～90℃,相对湿度＜85%；
工作电压	3.6V锂电池
电流	平均电流：<15uA，静态电流参考值7uA左右
数据保护	自行数据记忆，掉电保存时间≥10年
安装方式	水平安装

四、用户使用操作说明

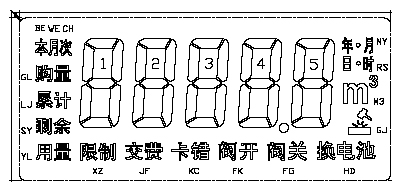

　　1、液晶显示说明

　　显示“本次购量”：即本次使用用户卡购买的水量，将卡插入IC卡槽内即显示“本次购量XXX m³”，然后会累加到原来剩余用量。

　　显示“剩余用量”。即每次插用户卡或到显示报警水量时，均显示“剩余用量XXX m³”。

　　显示“累计用量”。即插入用户卡充值及查询时，到最后一项显示为“累计用量XXX m³”。表示此水表总共使用的水量。

　　显示“交费”：表示已购水量已经达到警惕水量，应及时购水。

　　显示“卡错”：卡错误时提示卡错。

　　显示“换电池”：表示内部锂电池电压低，需要更换。

　　显示“阀关”：表示水表阀门处于关闭状态。

　　显示“阀开”：表示阀门打开。

　　显示“限制本次购量”：表示超过限购水量。

　　显示“E-01”：表示水表电路板内部故障。

　　显示“E-03”：表示水表收到强磁干扰，请及时检查纠正。

　　2、使用说明

　　首先用“清零卡”将水表内部信息清除，若表具原本处于清空状态，刷清零卡表具无反应，可直接按下一步骤操作。

　　用“设置卡”给水表设置参数。

　　刷“用户卡”水表依次显示“本次购量XXXm³”，“剩余用量XXXm³”，“累计用量XXXm³”，显示完毕后此次购水充值完成。

　　当水表剩余用水量为“0m³”时，水表阀门自动关闭。

五、水表的选择、安装与使用

　　选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，水表使用时被测水的水温和水压应符合主要技术性能要求。

　　新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。

　　水表安装时表壳上的箭头方向必须与水流方向一致，卧式水表安装必须水平。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。

　　锅炉进水端安装水表时必须装止回阀，防止热水和蒸汽回流损坏水表。

　　水表上方严禁搁置任何物品。注意防潮、防湿、严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。

　　特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，由于预留尺寸不足造成水表外壳受损坏，责任自负。

六、外形尺寸

公称口径DN(mm)	总长度（L） mm	宽度（B） mm	高度（H） mm	法兰外径（φD2） mm	法兰孔距（φD1） mm	法兰孔直径（φ） mm	法兰孔数（单边）只×螺栓
50	430	170	300	165	125	17.5	4×M16
65	430	190	300	185	145	17.5	8×M16
80	530	200	340	195	160	17.5	8×M16
100	587	235	360	215	180	17.5	8×M16
125	610	260	400	250	210	17.5	8×M16
150	710	285	470	280	240	22	8×M20
200	795	340	510	335	295	22	8×M20

七、重要提示

　　关于水表的防冻措施

　　为确保水表在冬季能够正常运作，其工作环境温度应保持在0℃以上。特别是在冬季来临前以及寒冷地区，水表的使用和管理部门需采取必要的防冻措施，以保障水表的安全使用。

　　若因安装不当、使用不当、管道破裂或水表冻结等原因导致水表损坏、漏水及由此引发的相关损失(例如，因停水或漏水造成的地板、家具、设备等财产损害)，均由水表的管理者或使用者自行承担责任，产品供应商和生产厂家对此类情况不承担任何责任。
