NB-IoT无线远传水表

  • 产品型号:LXSY-15W~50W,LXLCY-40W~600W
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8618658438972

产品详情

一、产品简介

  LXSY-15W~50W、LXLCY-40W~600W系列NB-IoT无线远传水表是基于NB-IOT窄带蜂窝技术无线通讯的低功耗无线远传水表,采用分体式设计,电子单元安装在独立的全密封腔体内,不改变传统湿式水表的结构,不影响计量精度及灵敏度,是自动抄表系统中机电一体的电子远传水表,且采用微功耗设计,编码校验技术,具有灵敏度高,抗干扰能力强,传输距离远等特点。

  本类水表具有安全卫生、寿命长等特点。可带阀控功能,具有预付费水表的优点。可采用无磁技术来实现脉冲输出。可配合智能抄表系统软件,完成智能抄读小区的水表数据,并实现与结算中心连网数据共享。


二、产品特点

  1.采用旋翼式或螺翼可拆式结构,计量精度高,始动流量小,抄表方便,外型美观。

  2.符合CJ/T 224-2012《电子远传水表》标准。

  3.符合GB/T778-2018《饮用冷水水表和热水水表》标准。

  4.符合JG/T162-2017《民用建筑远传抄表系统》标准。

  5.满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求,达到行业领先水平。

  6.无线模块与基表采用分体式安装,互换性好,水表检定周期到期后只需更换水表基表。

  7.电子单元安装在独立的全密封腔体内,防水性能达到IP68等级。

  8.采用先进的数据编码及校验技术,通讯可靠性高。

  9.水表直接与NB-IOT基站通讯,不需要配备采集器、集中器等抄表设备。

  10 与上位机系统相结合,建立远程自动抄表管理系统,真正实现抄表、监控自动化。

  11.数据周期上报:可以根据用户实际使用情况通过NB-IOT平台网络设置每时、日、月周期上报,上报的数据包含水表累计用水量,电池容量,水表状态,上报周期。

  12 机械读数方便:保留原有基表计数装置,安装NB无线模块后,不影响任何读数。

  13 信号稳定:采用NB-IOT基站联网,通过核心网与NB水表建立网络保证信号稳定。

  14 无需布线、安装施工非常方便。

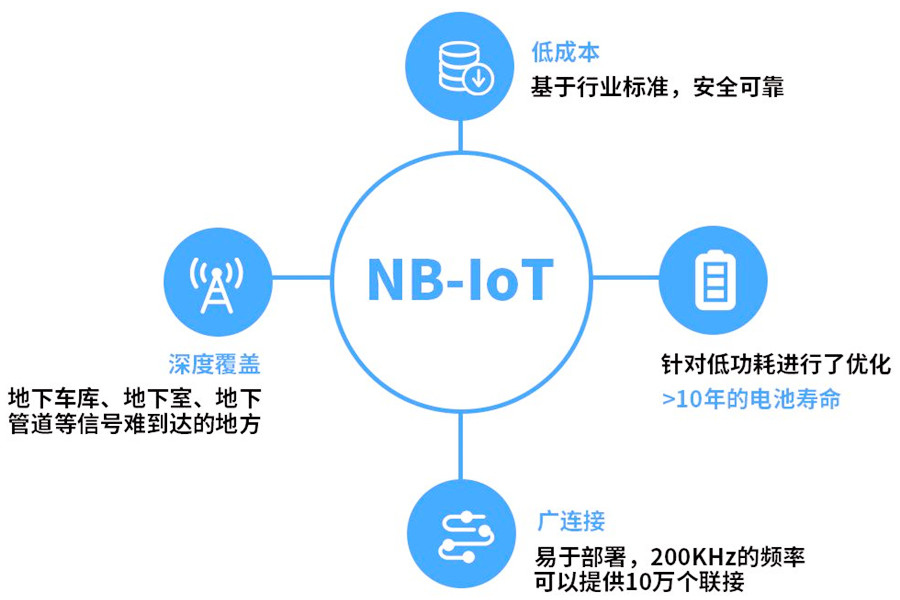

三、NB-IOT窄带蜂窝技术优势

  1.功耗低;

  2.深覆盖20dB+增益(与2G相比多穿透一堵墙);

  3.低成本,多链接(表直接上报数据至基站,无需中间设备转换);

  4.安全性(采用云平台管理保障客户数据的安全);

  5.网络可靠性(采用专用网络保障网络持续稳定运营);

  6.重用现有蜂窝网络(更快部署时间,更低成本);

  7.全球统一标准&漫游。


四、技术参数

  1.电子性能参数

项目参数
频段800MHz、900MHz
通讯模式双工 ,收发一体
输出功率<23dBm
接收灵敏度-136dBm
发射电流<250mA
接收电流<80mA
休眠电流≤4uA
可视距离>20Km
通信协议CoAP协议
模块工作温度-20℃~+70℃
电池型号及容量ER26500;8500mAh
电池使用年限1天上传1次模式 :约6年


  2.流量技术参数

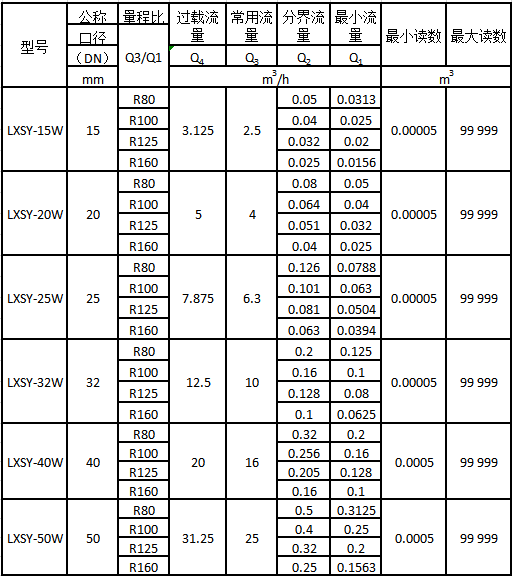

NB-IoT无线远传水表流量技术参数1

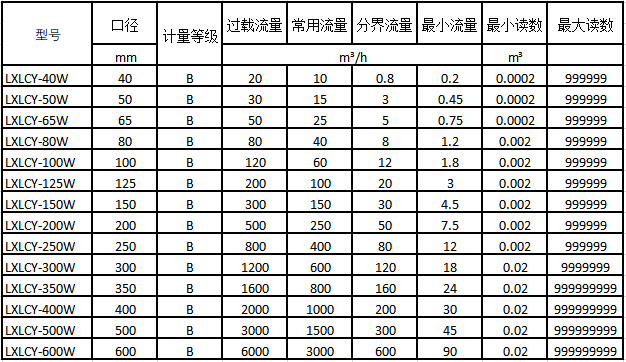

NB-IoT无线远传水表流量技术参数2

  ▲ 过载流量(Q4)— 要求水表在短时间内能符合最大允许误差要求,随后在额定工作条件下仍能保持计量特性的最大流量;

  ▲ 常用流量(Q3)— 额定工作条件下的最大流量。在此流量下,水表应正常工作并符合最大允许误差要求;

  ▲ 分界流量(Q2)— 出现在常用流量Q3和最小流量Q1之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量;

  ▲ 最小流量(Q1)— 要求水表的示值符合最大允许误差的最低流量;

  ▲ 示值误差:在水温0.1℃至30℃范围内,水表的最大允许误差在高区(Q2≤Q≤Q4)为±2%,低区(Q1≤Q<Q2)为(±5%)。

  3.工作环境: 水温0.1~+45℃,湿度0~95%RH;

  4.工作压力:≤1.0 Mpa;

  5.压力损失:在额定工作条件下的最大压力损失不超过0.063Mpa;

  6.环境等级:B级(安装在室内的固定式水表);

  7.电磁环境:E1级(住宅、商业、和轻工业);

  8.外壳防护等级:IP68。

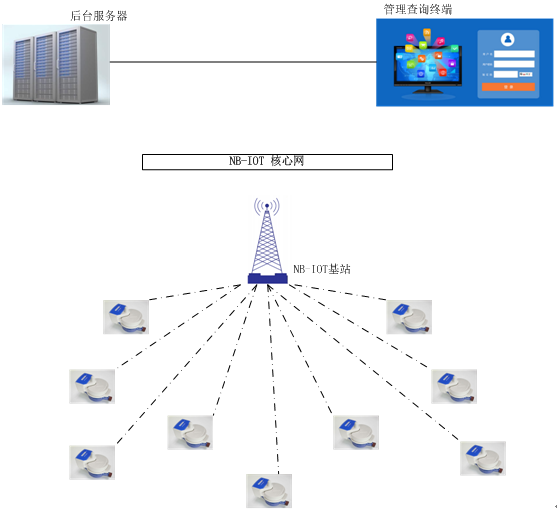

五、全自动组网拓扑图

NB-IoT无线远传水表全自动组网拓扑图


六、外形及规格尺寸

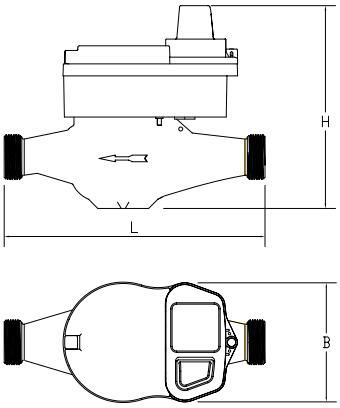

NB-IoT无线远传水表外形尺寸图1
NB-IoT无线远传水表外形尺寸图1

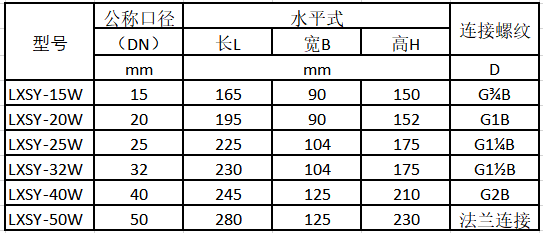

NB-IoT无线远传水表规格尺寸表1
NB-IoT无线远传水表规格尺寸表1


NB-IoT无线远传水表外形尺寸图2
NB-IoT无线远传水表外形尺寸图2

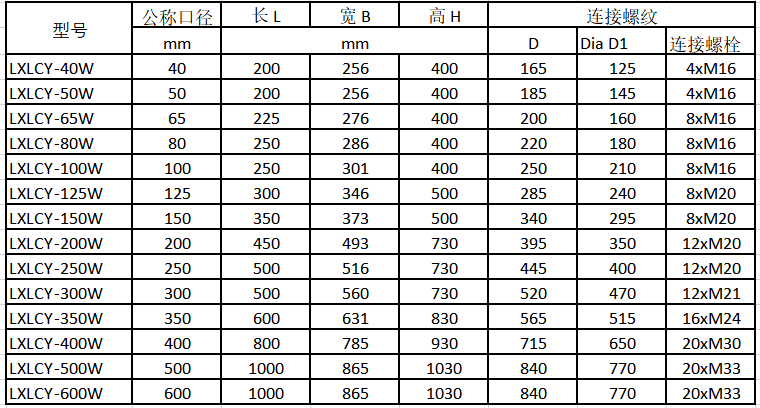

NB-IoT无线远传水表规格尺寸表2
NB-IoT无线远传水表规格尺寸表2


七、有线远传水表与无线远传水表优缺点对比

序号对比项目光电直读远传水表NB-IOT无线远传水表
1一次抄读成功率>99%>98%
2机电转换方式光电直读式光电直读式或脉冲实时式
3机电转换误差≤1m³≤1m³或≤1个最小转换分度值
4供电方式总线供电(直流电)锂电池供电(DC3.6V;8500mAh)
5电源使用时间通过集中器供电,无限制1天上传1次模式;约6年
6静态电流<1mA≤4uA
7发射电流/<250mA
8接收电流/<80mA
9抄表瞬间电流<12mA/
10组网方式较复杂,下行通讯通过有线方式把数据传到集中器,上行通讯通过GPRS无线方式把集中器的数据传输到服务器。简单,水表直接通过NB-IOT无线方式传输数据到服务器。
11组网需配置设备采集器和GPRS集中器无设备
12通讯距离或覆盖距离下行通讯约300米;上行无限制。城区约1~8km,郊区约25km;
13系统投用周期较长,水表安装好后,需要现场施工布线、接线、调试。短,水表安装好后,即可远程调试。
14软件是否需要初始化需要初始化。把用户的房号与水表表号一一对应输入抄表软件。需要初始化。把用户的房号与水表表号一一对应输入抄表软件。
15水表是否需要通信费水表不需要,只是GPRS集中器需要。每只水表都有一个NB物联网卡,需要通讯费,出厂时已预交6年的通讯费,到期需要续费。
16环境等级B级B级
17电磁环境E1级E1级
18外壳防护等级IP68IP68
19水表价格较低较高
