电子远传水表

产品详情

一、视频实拍

二、产品简介

　　WMD15~50系列电子远传水表是一种没有计数器的全电子式水表，用于测量流经自来水管道饮用水的用量，口径大小为15~50mm，生产标准是ISO4064。

三、产品特点

　　1. 超低功耗与长寿命设计,，电路终生免维护；

　　2. 液晶数字化直接读数，准确显示计量信息；

　　3. 采用先进的数据编码和验证技术，通讯可靠性高；

　　4. 满足EMC/ESD/EMI要求，电子产品电磁兼容性设计要求达到行业内优秀水平；

　　5. 防水等级可达IP68级，适合各种复杂的场所使用；

　　6. 防滴漏、防倒流；

　　7. 高灵敏性和高耐磨性结构设计，使用寿命长；

　　8. 防外磁干扰；

　　9. 与流量计相同的功能；

　　10. 表壳的长度有多种可供选择；

　　11. 表壳材料为铜或者铁；

　　12. 本水表还可实现无线传输；

　　13. 符合ISO4064 B级或C级标准或R80，R100，R125，R160；

　　14. 可适用于冷水≤50℃,热水≤90℃；

　　15. 水压≤1MPa或1.6MPa (即10bar或16bar)。

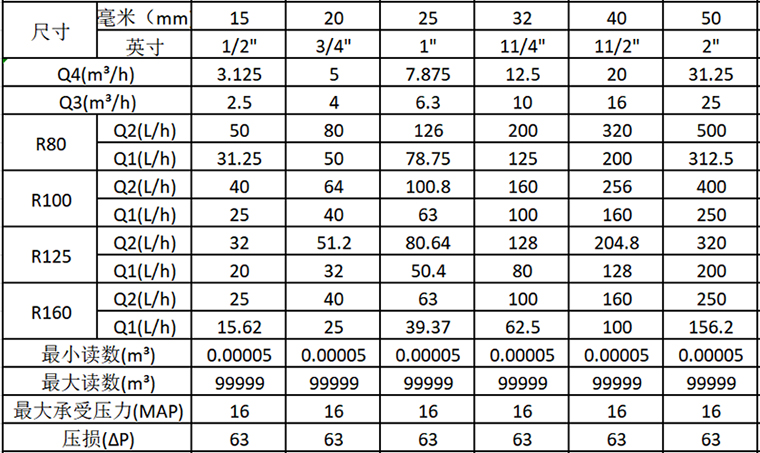

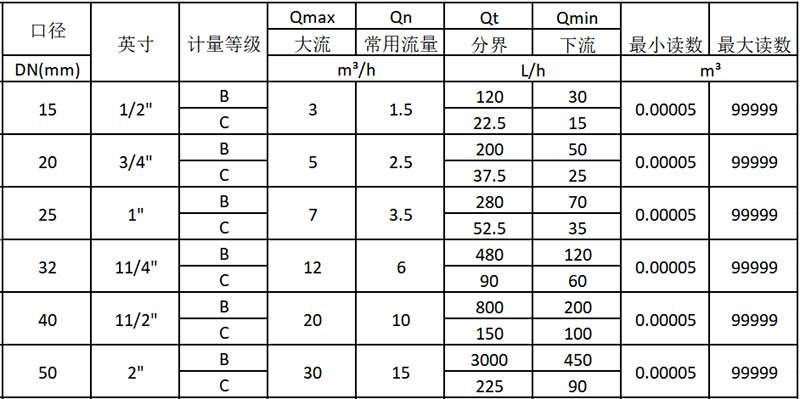

四、流量技术参数

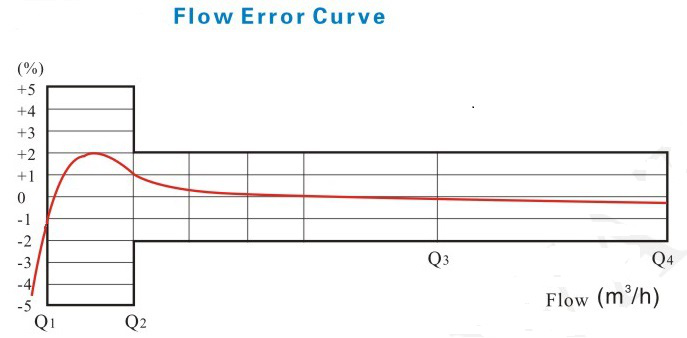

五、最大允许误差

　　① 低区 (Q₁≤Q＜Q₂) 最大允许误差为±5%

　　② 高区 (Q₂≤Q≤Q₄) 最大允许误差为±2%

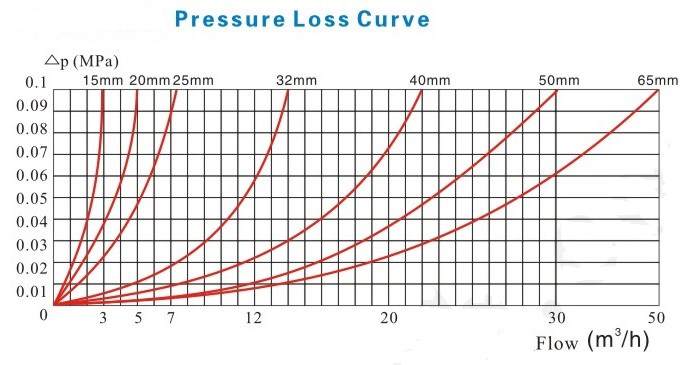

六、压力损失曲线

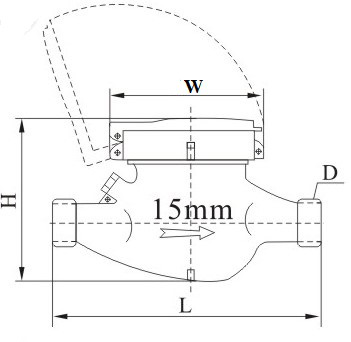

七、外形及规格尺寸

电子远传水表外形尺寸图及规格参数表

公称口径 DN	长 L	宽 D	高 H	连接螺纹
mm				D
15	165/190	98	104	G¾B
20	190/195	98	106	G1B
25	260/225	103	115	G1¼B
32	260/230	103	115	G1½B
40	300/245	124	153	G2B
50	300	124	153	G2½B
	280	165	175	法兰连接        GB 4216.4
