脉冲远传水表

  • 产品型号:
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8613486623625

产品详情

一、产品简介

  脉冲远传水表是一种基于脉冲计数原理的智能远传水表,用于家庭或居民单元测量流经自来水管道的水体积总量,并具有发讯传感器,可作为各种智能远程抄表系统的计量发讯仪表。

  本类水表采用高灵敏度传感装置,抗干扰性强;能远距离采集水表用水量,数据可靠准确;通过对计数机构的改装,具有发讯功能,并保留了原水表字轮读数的计量功能;并可与计算机连接,便于计算机集中管理。可根据流量采集系统连接一台或多台水表,适用于大多数水表数据采集系统。

  脉冲远传水表必须一直供电才能正常使用,通常以采集脉冲个数进行计量。按照不同工作原理,一般可分为“单、双干簧管表”、“霍尔元件表”、“光电转换表”等几种类型。


二、产品特点

  1. 可供选择的发讯传感器有干簧管、霍尔元件、光电元件等三种。

  2. 采用高可靠性传感器,使用寿命长,抗干扰性强。

  3. 不改变原水表的各项技术指标。

  4. 保留原水表字轮显示读数功能。

  5. 采用特殊结构设计,测试手段先进,保证信号采集可靠。

  6. 水表至数据采集装置的最大传输距离为150米。

  7. 应用范围广,可与各种数据采集装置配合使用。

  8. 有干式,湿式,热水,冷水等几种任选。

  9. 部分脉冲远传水表可通过对普通水表的改装而实现。


三、传感器对比

  1. 光电转换表:由光电发射、接收器和反光镜组成,当安装在转盘上的反光镜通过发射器时,红外光由反光镜反射到接收器,转盘每转一圈,在接收端产生一个 计量脉冲。这种类型的脉冲水表不仅在很多时候根本不需要电源,而且解析代码不会有差错,更不需要记忆。

  2. 干簧管表:在转盘计数的水表内加装干簧管和磁性元件,干簧管固定在计数转盘附近,磁性元件安装在计数盘上,当转盘每转一圈,磁性元件经过干簧管一次 ,干簧管闭合一次,即在接收端产生一个计量脉冲

  3. 霍尔元件表:在转盘计数的水表内加装霍尔元件和磁性元件,构成基于磁电转换的传感器,霍尔元件固定在计数转盘附近,磁性元件安装在计数盘上,当转盘 每转一圈,磁性元件经过霍尔元件一次,对应一次电位差,即在接收端产生一个计量脉冲。


四、选型指南

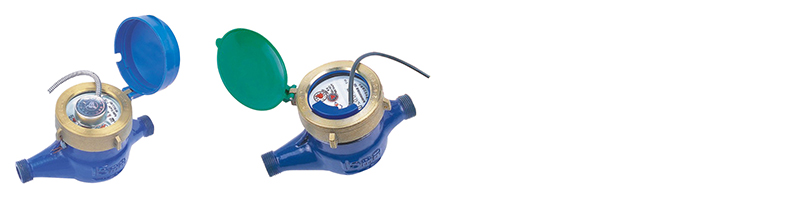

  LXSY-15E~65E, LXSRY-15E~65E 旋翼多流铜壳湿式冷(热)水脉冲远传水表。

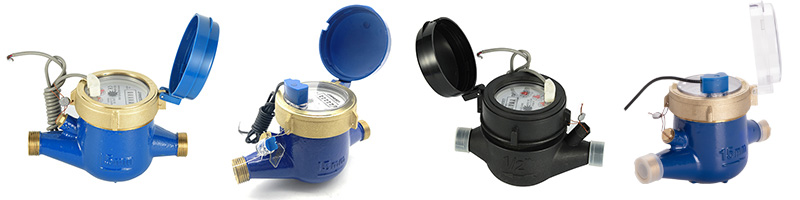

  LXSGY-15E~65E, LXSGRY-15E~65E 旋翼多流铜壳干式冷(热)水脉冲远传水表。

  LXSGY-15Es~50Es 旋翼多流塑壳干式冷水脉冲远传水表。

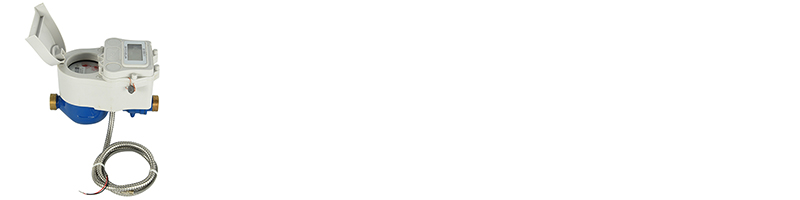

  LXSKY-15E~40E 旋翼湿式预付费冷(热)水脉冲远传水表。

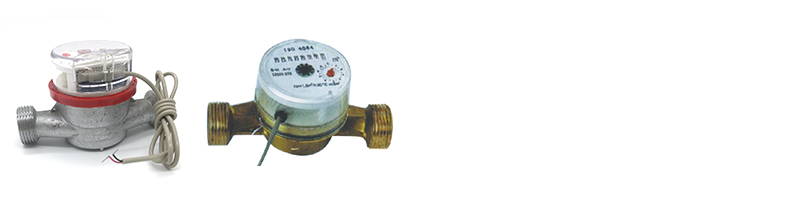

  LXSCY-13D~25D, LXSCRY-13D~25D 旋翼单流干式冷(热)水脉冲远传水表。

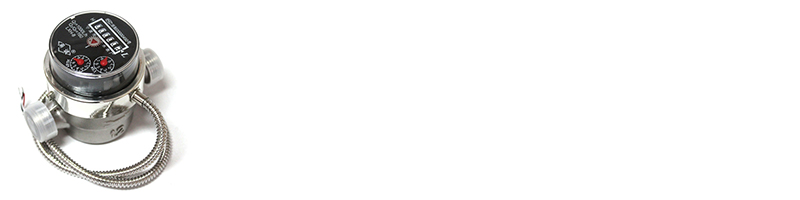

  LXHY-8 旋转活塞容积式脉冲远传纯净水水表。

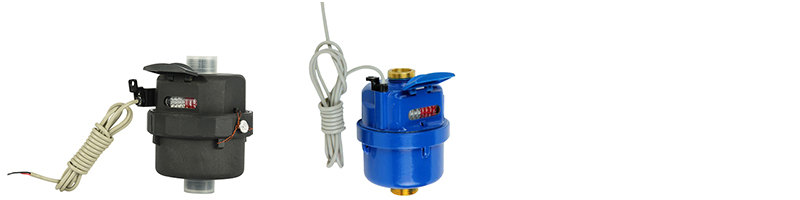

  LXHY-15~25 铜壳容积式脉冲远传水表。

  LXHY-15s~20s 塑壳容积式脉冲远传水表。

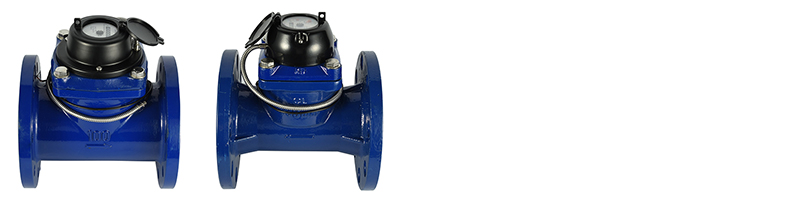

  6. LXLY-80E~200E, LXLRY-80E~200E 螺翼湿式冷(热)水脉冲远传水表。

   LXLCY-40B~600B, LXLCRY-50B~600B 螺翼可拆干式冷(热)水脉冲远传水表。

   LXGY-40~300 农用灌溉脉冲远传水表。

五、备注说明

  1. 脉冲常数可根据用户要求而定;

  2. 引出线长一般为0.6米至1米(可根据用户要求而定);

  3. 引出线可选配不锈钢防护罩,长500mm—900mm,端部连接螺纹M8X1,长5mm。

  ①干簧管传感器,连接有两芯(或三芯)线,无极性,黑色为公共地。

  ②霍尔元件,连接为三芯,红色为电源正(3-3.6V),绿色为输出,黑色为公共地。

  ③光电元件,连接为四芯,红色为电源正(4.5V-15V),绿色为输出,黄色为备用检测端,黑色 为公共地。
