光电直读远传阀控水表

  • 产品型号:LXZ-15F~25F
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+86 133 3662 2678

产品详情

一、视频实拍

二、产品简介

  LXZ-15F~25F系列光电直读远传阀控水表是指在普通的光电直读远传水表的基础上增加了一个阀控功能,这样可以通过管理软件远程控制水表阀门的开、关。

三、产品特点

  1.水表密封性能好,可防水、防潮、防人为攻击。

  2.具有阀门自动维护功能,定期开关阀一次,避免阀门结垢。

  3.可远程读取表端数据,提高管理部门的管理水平,降低管理成本。

  4.可以配合各类用户,提供不同的输出方式和协议,方便工业及民用各种环境的对接。

  5.可实现有线远程阀控功能,可以方便管理部门,实现预收费、远程控制及远程充值等功能。

  6.当水表遇外界强磁干扰影响水表正常计量时,水表阀门关闭,磁干扰消除后,阀门自动开启。

  7.水表液晶显示屏可显示本次购水金额、剩余金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。

四、流量技术参数

型号公称口径
DN
量程比
Q₃/Q₁
过载流量
Q₄
常用流量
Q₃
分界流量
Q₂
最小流量
Q₁
最小读数
Min
最大读数
Max
mmm³/h
LXZ-1515R803.1252.50.050.031250.0000599999
R1000.040.025
R1250.0320.02
R1600.0250.015625
LXZ-2020R80540.080.050.0000599999
R1000.0640.04
R1250.0510.032
R1600.040.025
LXZ-2525R807.8756.30.1260.078750.0000599999
R1000.1010.063
R1250.0810.0504
R1600.0630.039375

五、外形及规格尺寸

光电直读远传阀控水表外形尺寸图及规格参数表

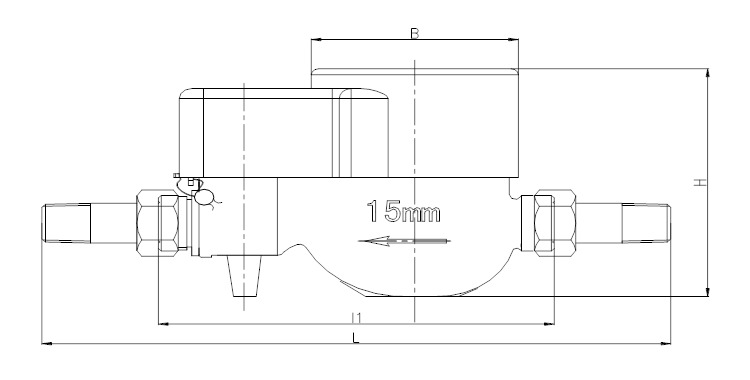

光电直读远传阀控水表外形尺寸图
注:以上外形尺寸图仅供参考,以实物为准。
公称口径长 L长 L1宽 B高 H连接螺纹连接线
mmDm
1525816585120R½″1.0
2029819585120R¾″1.0
2534522597130R1″1.0

六、工作原理

  光电直读远传阀控水表的原理是在普通水表的计数器的字轮上注塑出特殊形状的透光槽,在字轮的两侧固定光电传感器及相关电路,工作时由集中器或抄表器供电,采用光电编码器原理,将每个字轮作为一个码盘,五个红外接收管感应字轮上的透光槽射过来的红外光而引起的电平变化组成一组五位数码,译码后传送到集中器或抄表器。

  本类水表平时表计不工作,也不用通电,仅抄表时通过集中器或抄表器供电。集中器或抄表器将数据传至抄表计费计算机,利用收费软件即可形成收费系统。

七、光电直读远传阀控水表与传统IC卡水表的优势对比

  1.拥有“远程抄表”的独特功能,解决了传统IC卡水表入户抄表困难、抄表人员多、监管不方便,以及多个售卡软件存在假卡、伪卡等现象,管理困难的问题。

  2.水表可以“直读”,解决IC卡水表抄表不准的问题。

  3.采用“M-BUS布线”的方式,解决了IC卡水表布线复杂的问题。

  4.具有“表计无电源”功能,解决了IC卡水表需24小时供电,且停电后数据丢失,后备电池寿命短的问题。

  5.有人工集中抄表不需外供电源的特点,解决了传统IC卡水表采集器数量多、维护量大、需要外供电源等问题。
