无线远传阀控水表

  • 产品型号:LXSY-15WF~50WF,LXLCY-40WF~500WF
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8613486623625

产品详情

一、产品简介

  LXSY-15WF~50WF、LXLCY-40WF~500WF系列无线远传阀控水表用于计量流经自来水管道的水体积总量的测量仪表。本类水表是在普通旋翼式远传水表或螺翼式可拆式远传水表的基础上增加了阀门控制功能以及无线传输功能,解决了过去有线水表布线施工繁琐及收费难题。水表可在设定的计量值或适当的时候终端远程自动控制阀门开关动作,达到远程抄表且自动控制用水的目的,方便实现预收费功能。水表集成了统计消费数据、阀门控制、无线通信等模块,具有功耗低、长期稳定性好、可靠性高、 防水防潮防盗水、功能完善和安装方便等优点。


二、产品特点

  1.无线模块:无线远传阀控水表的无线模块可采用Lora扩频或NBIoT窄带蜂窝无线通讯技术。

  2.远程阀控:具有远程控阀功能,可实时开关阀或者结合预付费和后付费实现自动远程开关阀功能。

  3.欠费关阀。

  4.攻击关阀:具有防外电、磁攻击功能,当采样受到外部电、磁等攻击时,表具可以自动关闭阀门报警。

  5.到位检测:具有开关到位检测功能,当常开式触点到位闭合时,阀开关已到位,可立即停止阀动操作。

  6.触发/按键上传:NB阀控水表平时一直处于超低功耗状态,可通过磁触发或按键,使模块上传一次实时数据及工作状态。

  7.低电关阀:当电池电压低于一定的数值,模块可以自动关闭阀门,并上传一次数据。

  8.断电关阀:配合法拉电容使用,当表具断电后将自动关阀,防止因意外或人为断电不计量,重新上电后回到断电前的状态。

  9.阀门故障检测:自动判别阀门限位开关是否工作正常,同时,即使限位开关故障,阀门仍然可以正常开关,阀门状态异常,后台会有报警提示。


三、流量技术参数

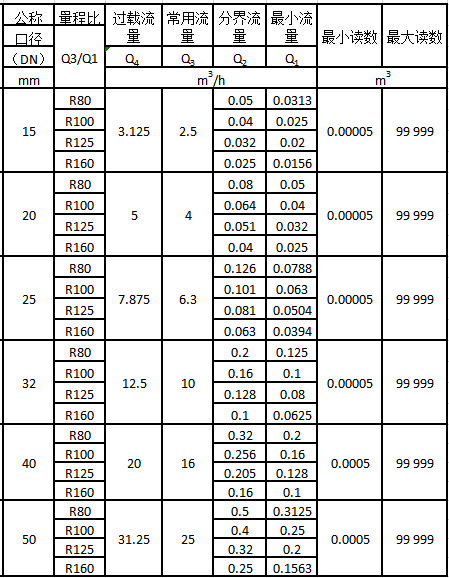

无线远传阀控水表流量技术参数表1
无线远传阀控水表流量技术参数表2


四、最大允许误差

  ① 低区 (Q1≤Q<Q2) 最大允许误差为±5%

  ② 高区 (Q2≤Q≤Q4) 最大允许误差为±2%

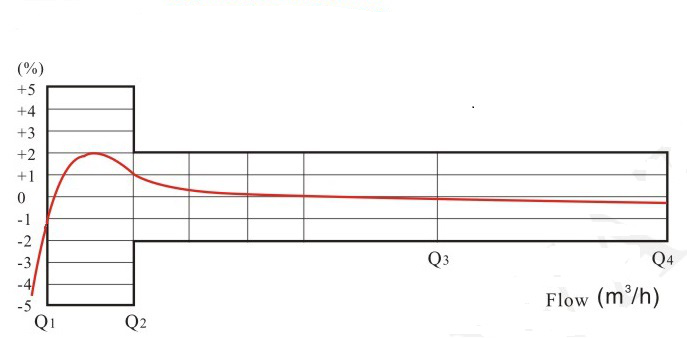

无线远传阀控水表流量误差曲线图
无线远传阀控水表流量误差曲线图

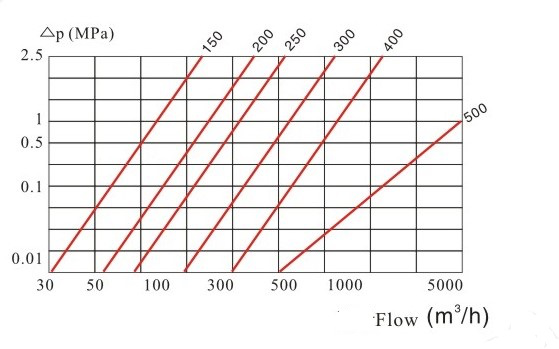

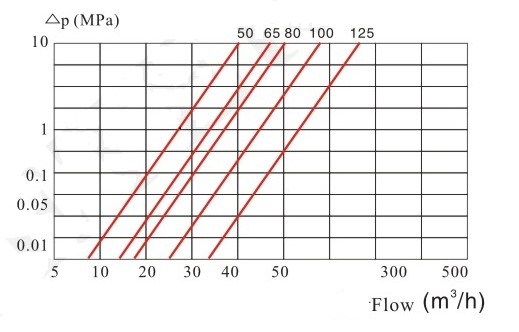

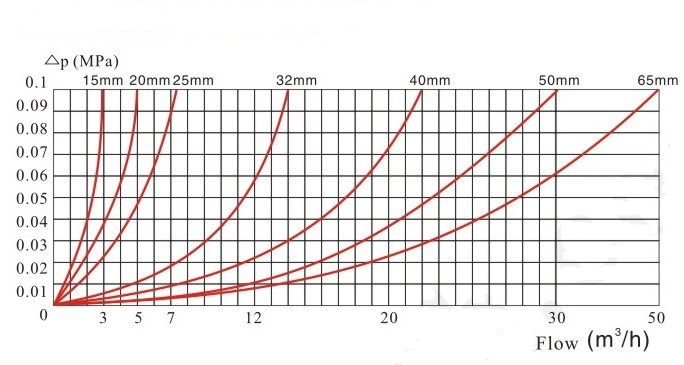

五、压力损失曲线

无线远传阀控水表压力损失曲线图
无线远传阀控水表压力损失曲线图1
无线远传阀控水表压力损失曲线图2
无线远传阀控水表压力损失曲线图3


六、外形及规格尺寸

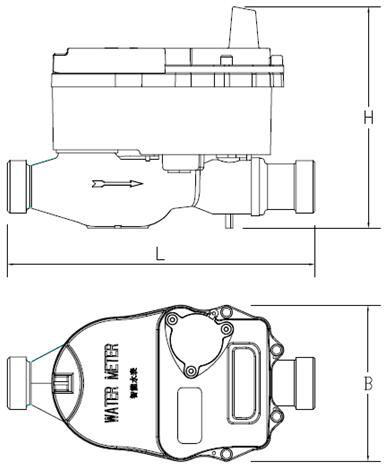

无线远传阀控水表外形尺寸图
无线远传阀控水表外形尺寸图


无线远传阀控水表规格尺寸表
公称口径
(DN)
水平式连接螺纹
长L宽B高H
mmmmD
15165100140G¾B
20195100140G1B
25225100140G1¼B


七、常见故障及排除方法

  1.水表不通讯:检查通讯表号是否与无线远传阀控水表的实际表号一致。

  2.抄读水量与水表字轮显示水量不一致,应以水表字轮显示为准,并联系售后服务人员进行处理。

  3.水表停转:拆下水表检查是否有杂物堵塞或将水表返厂维修。
