Lora无线远传水表

  • 产品型号:LXSY-15~50WL
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8618658438972

产品详情

一、产品简介

  LXSY-15~50WL系列小口径LoRa无线远传水表是针对供水公司智能化管理的实际需求研制的一款便于无线远程抄表的智能仪表。其采用分体式设计,电子单元安装在独立的全密封腔体内,防水性能达到IP68等级,不改变传统湿式或者干式水表结构,不影响计量精度及灵敏度,通过微功率免申请计量频段(470-510MHz、868-915MHz)与采集器、集中器进行通信,由集中器统一通过GPRS模块与主站通信将数据上传到主站,实现水表数据的全自动远程抄收和与结算中心连网数据共享的功能。

  本类水表采用旋翼干式或湿式计量结构,具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、抗干扰能力强,传输距离远等特点。可带阀控功能,有预付费水表的优点。亦可采用无磁技术来实现脉冲输出。


二、产品特点

  1.采用旋翼式计量结构,计量精度高,始动流量小,抄表方便,外型美观;

  2.符合CJ/T 224-2012《电子远传水表》标准;

  3.符合GB/T778-2018《饮用冷水水表和热水水表》标准;

  4.符合JG/T162-2017《民用建筑远传抄表系统》标准;

  5.满足EMC、ESD、EMI等电子产品电磁兼容的设计要求;

  6.无线模块与基表采用分体式安装,互换性好,电子单元安装在独立的全密封腔体内,防水性能等级达到IP68级;

  7.系统采用可靠的网络拓扑结构;

  8.无需布线、施工安装非常筒单。


三、技术参数

  1.电子性能参数

项目参数备注
工作电压2.7-3.6V锂电池供电
工作温度-20—75℃电子模块的工作温度
工作湿度10%-90%相对湿度,无冷凝
工作频段470-510MHz
868-915MHz(定制)
可根据国内外客户当地要求定制
射频调制LoRa调制传统无线设备无法对其进行捕捉、解析
发射功率≤100mW20dBm最大值
接收灵敏度-136±1dBm
通讯距离典型距离:1-3Km测试地点为城市环境,不同的测试环境通讯距离不一样
静态电流<4μA
平均电流<9μA
发射电流<110mA
接收电流<15mA
唤醒时间即时唤醒可实现实时唤醒
电池使用年限约6年


  2.流量技术参数

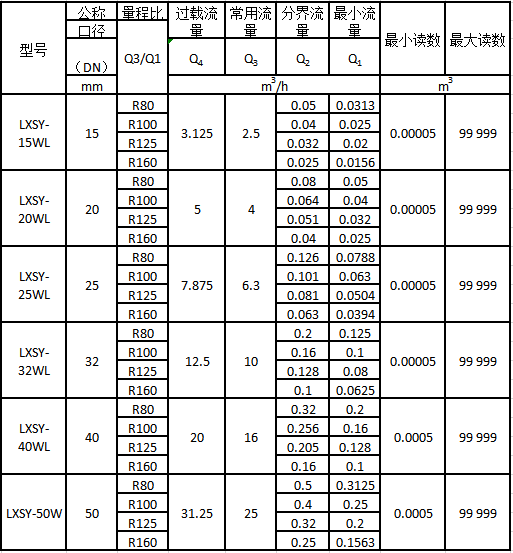

Lora无线远传水表流量技术参数表


  ▲ 过载流量(Q4)— 要求水表在短时间内能符合最大允许误差要求,随后在额定工作条件下仍能保持计量特性的最大流量;

  ▲ 常用流量(Q3)— 额定工作条件下的最大流量。在此流量下,水表应正常工作并符合最大允许误差要求;

  ▲ 分界流量(Q2)— 出现在常用流量Q3和最小流量Q1之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量;

  ▲ 最小流量(Q1)— 要求水表的示值符合最大允许误差的最低流量;

  ▲ 示值误差:在水温0.1℃至50℃范围内,水表的最大允许误差在高区(Q2≤Q≤Q4)为±2%,低区(Q1≤Q<Q2)为(±5%)。

  3.工作环境:水温0.1~+45℃ 湿度0~95%RH;

  4.工作压力:≤1.0 Mpa;

  5.压力损失:在额定工作条件下的最大压力损失不超过0.063Mpa;

  6.环境等级:B级(安装于室内的固定式水表);

  7.电磁环境:E1级(住宅、商业、和轻工业);

  8.外壳防护等级:IP68。


四、全自动组网拓扑图

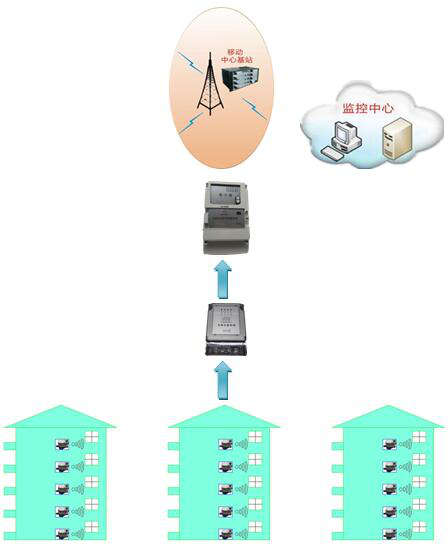

Lora无线远传水表全自动组网拓扑图


五、外形及规格尺寸

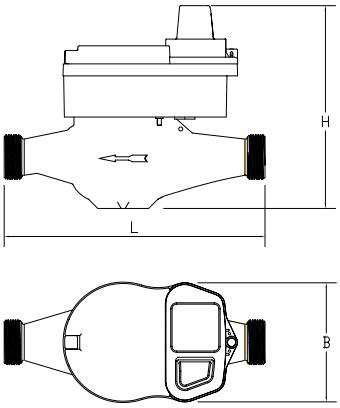

Lora无线远传水表外形尺寸图
Lora无线远传水表外形尺寸图

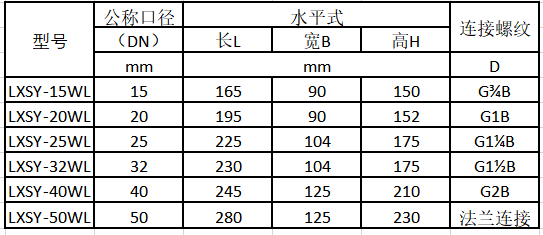

Lora无线远传水表规格尺寸表
Lora无线远传水表规格尺寸表


六、安装使用与维护方法

  1.应根据安装地点的管道直径与用水量大小来选择合适口径的LoRa无线远传水表。

  2.安装位置要避免暴晒、冰冻、污染、潮湿和水淹,以便拆装和抄表。冰冻期间,除将水表和水管包扎外,不用时把水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀损坏,建议安装在专用水表箱内。

  3.水表应水平安装,字面朝上,箭头方向与水流方向相同。

  4.必须要把新装管道内的石子、泥沙等杂物冲洗干净再安装水表,以免造成水表故障。

  5.为了计量准确,水龙头应高于水表。

  6.若水表装在锅炉进水管处,应防止热水回流烫坏水表。

  7.水表不应直接与管道连接,水表与管道间应通过接管,密封垫圈,连接螺母连接,拆装水表时,切不可用力硬板,以免扭坏表壳。

  8.应避水表承受由管道和管件造成的过度应力。必要时,应将水表安装在底座或托架上。

  9.水表前后应安装阀门,方便检修和更换。

  10.水表不要安装到金属材质的水表箱内,避免信号屏蔽无法远程抄表。


七、储运环境

  LoRa无线远传水表的运输和拆封不要受到剧烈的冲击,应根据《CJ/T  224-2012电子远传水表》行业标准的规定运输和贮存。水表应保存在原包装内,保存的环境温度为5℃~50℃,相对湿度不超过90%,层叠高度不超过五层,空气中无腐蚀性气体。


八、配件

  随同每只水表附带管接头、连接螺母及密封圈各2件,合格证1件,每箱附产品说明书1份。


九、保修与服务

  1.自购买本厂生产销售的Lora无线远传水表一年内,凡是安装合理,使用流量正常,确因制造质量引起的内部机件损坏造成故障(冻坏除外),在保证铅封完整有效的情况下,本厂负责修理、调换,并负担往返运费。

  2.保修期外产品出现问题,公司负责维修,收取成本费。

  3.由于安装不当及人为造成的损坏造成水表损坏不在“质保”范围。
