无磁无线远传水表

  • 产品型号:LXSWY-15W~50W
  • 精度级别:B级或C级/R160
  • 品牌名称:甬诚/灵泉/JIANGBEI
  • 产品产地:浙江宁波
  • 生产厂家:宁波市江北水表厂
  • 询价热线:+8613486623625

产品详情

一、产品简介

  LXSWY-15W~50W系列无磁无线远传水表作为一款新型的智能水表,具有远传抄表功能,直接终端就可以实时读取用户的用水信息,发生异常报警,支持lora和NB-iot模块,用户可以根据自己的实际安装需求,选择不同模块的水表。本类水表还具有组网方便,根据不同用户的用水数据,实现阶梯式水价功能。


二、产品特点

  水表采用了电涡流效应,根据法拉第电磁感应原理,块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时,导体内将产生呈涡旋状的感应电流。

  本类水表采用两只电感圈,下面为金属片,金属片转动,使得被测金属与涡流传感器之间的距离发生变化时,涡流传感器中线圈的Q值会发生变化,Q值的变化引起振荡电压幅度的变化,而这个随距离变化的振荡电压经过检波、滤波、线性补偿、放大归一处理转化成电压变化,最终经单片机处理产生脉冲计数信号。

  带有磁特性的电子元件的传感器,在磁场作用下发出脉冲信息,因此,不可避免地会受到磁干扰。而无磁物联网电子远传水表是利用LC振荡电路进行采样,而不是利用电磁原理记录水量,可以有效防止人为和环境造成的磁场干拢,使水表测量更稳定可靠,超强的抗磁功能,杜绝偷水漏水恶习。

  我厂生产销售的无磁无线远传水表的机芯有干式和湿式两种,增强防冻性能,更是去除机械从属齿轮盒,减少磨损及传动阻力、延长了独立叶轮的机械寿命,从而延长水表使用寿命。


三、NBIoT与Lora无磁无线远传水表对比说明

  1.电子参数

NBIoT无磁无线远传水表参数
项目参数
频段800MHz、900MHz
通讯模式双工 ,收发一体
输出功率<23dBm
接收灵敏度-136dBm
发射电流<250mA
接收电流<80mA
休眠电流≤0.8uA
可视距离>20Km
通信协议CoAP协议
模块工作温度-20℃~+70℃
电池容量8500mAh
电池使用年限1天上传1次模式 :约6年


Lora无磁无线远传水表参数
项目参数备注
工作电压2.7-3.6V锂电池供电
工作温度-20—75℃电子模块的工作温度
工作湿度10%-90%相对湿度,无冷凝
工作频段470-510MHz
868-915MHz(定制)
可根据国内外客户当地要求定制
射频调制LoRa调制传统无线设备无法对其进行捕捉、解析
发射功率≤100mW20dBm最大值
接收灵敏度-136±1dBm
通讯距离典型距离:1-3Km测试地点为城市环境,不同的测试环境通讯距离不一样
静态电流<4μA
平均电流<9μA
发射电流<110mA
接收电流<15mA
唤醒时间即时唤醒可实现实时唤醒
电池使用年限约6年


  2.全自动组网拓扑图

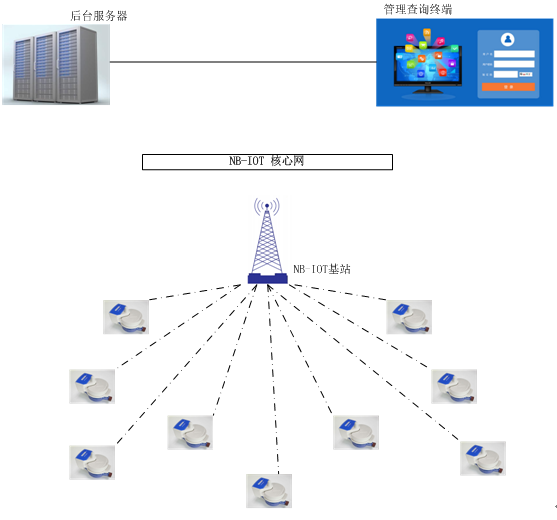

NBIoT无磁无线远传水表全自动组网拓扑图
   NBIoT无磁无线远传水表全自动组网拓扑图


Lora无磁无线远传水表全自动组网拓扑图
   Lora无磁无线远传水表全自动组网拓扑图
