直读式远传水表

产品详情

一、产品简介

　　直读式远传水表是一种数据可远距离传输的智能仪表，专门用于测量单向水流的自来水管道中饮用冷水的总量。它采用了M-BUS/RS485总线的通讯方式，实现了水表使用水量的远程直读功能，有效减少了管理部门上门抄表的工作量。

　　此类水表利用了光电直读技术直接判断水表字轮的位置，这是一种基于光电技术和微电子技术的“位置识别”技术。这种技术在平时并不消耗电力，只有在抄表瞬间才供电并读取字轮读数。与传统的脉冲远传水表相比，它采用了分体式设计，电子单元安装在一个独立的全密封腔体内，防水性能达到了Ip68等级，避免了光线干扰等问题，同时也不改变传统水表的结构，不影响其计量精度及灵敏度。它能够将读数误差降至零，在自动抄表系统中实现了机电转换零误差的效果，并且具有微功耗设计、编码校验技术、强抗干扰能力、远距离传输、高计量精度、小启动流量、便捷抄表、美观安全、卫生耐用等优点。

　　直读式远传水表符合GB/T778-2018《饮用冷水水表和热水水表》以及CJ/T224-2012《电子远传水表》的技术标准。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》、DL/T645-2007《多功能电能表通信协议》、GB/T19582.1-2008《基于Modbus协议的工业自动化网络规范 第1部分：Modbus应用协议》、GB/T19582.2-2008《基于Modbus协议的工业自动化网络规范 第2部分：Modbus协议在串行链路上的实现指南》的要求，并可根据客户需求进行通信协议的定制。

二、功能特点：

　　1.计量流量功能：可以计量单向、非脉冲的水流量。

　　2.集抄管理功能：通过电脑的RS485通讯方式可对水表进行表号设置、读写底用量等功能。

　　3.直接字轮读数：该水表可以直接读取字轮上的数据，与传统的脉冲远传水表不同，无需设定表底数或表常数等参数。因此，机械读数与电子读数完全一致，消除了由于累积误差或水表反转导致的读数差异问题。

　　4.低功耗设计：该水表在非抄表状态下不消耗电力，仅在抄表瞬间才会短暂供电，并在抄表完成后立即断电，大大降低了能耗。高度可靠的通信：采用先进的通信技术，确保数据传输稳定可靠，减少了通信故障的可能性。

　　5.对射式读取技术：通过光学对射的方式直接读取字轮的位置信息，保证了读数的准确性和一致性。

　　6.自动化抄表管理：简化了抄表流程，实现了抄表工作的自动化，提高了工作效率，降低了人力成本。

　　7.唯一地址编号与简便布线：每个水表都拥有一个独一无二的地址编号，并且支持总线式的布线方式，使得安装和维护过程变得极为简单。

三、性能参数

型号	公称口径 DN	量程比 Q₃/Q₁	过载流量 Q₄	常用流量 Q₃	分界流量 Q₂	最小流量 Q₁	最小读数 Min	最大读数 Max
	mm		m³/h				m³
LXZ-15	15	R80	3.125	2.5	0.05	0.03125	0.00005	99999
		R100			0.04	0.025
		R125			0.032	0.02
		R160			0.025	0.015625
LXZ-20	20	R80	5	4	0.08	0.05	0.00005	99999
		R100			0.064	0.04
		R125			0.051	0.032
		R160			0.04	0.025
LXZ-25	25	R80	7.875	6.3	0.126	0.07875	0.00005	99999
		R100			0.101	0.063
		R125			0.081	0.0504
		R160			0.063	0.039375
LXZ-32	32	R80	12.5	10	0.2	0.125	0.00005	99999
		R100			0.16	0.1
		R125			0.128	0.08
		R160			0.1	0.0625
LXZ-40	40	R80	20	16	0.32	0.2	0.0005	99999
		R100			0.256	0.16
		R125			0.205	0.128
		R160			0.16	0.1

　　▲ 过载流量(Q₄)— 要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量；

　　▲ 常用流量(Q₃)— 额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求；

　　▲ 分界流量(Q₂)— 出现在常用流量Q₃和最小流量Q₁之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量；

　　▲ 最小流量(Q₁)— 要求水表的示值符合最大允许误差的最低流量；

　　▲ 示值误差：在水温0.1℃至30℃范围内，水表的最大允许误差在高区(Q₂≤Q≤Q₄)为±2%，低区(Q₁≤Q<Q₂)为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。

四、外形尺寸

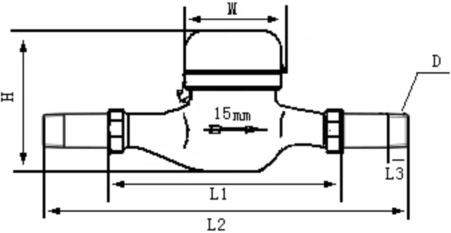

水平安装

立式安装

五、规格参数

水平安装直读式远传水表规格参数表

公称口径	L1	L2	L3	H	W	D
	mm
DN15	165	255	14	118	87	R½″
DN20	195	295	16	118	87	R¾″
DN25	225	345	22	130	92	R1″
DN32	230	350	22	135	92	R1¼″
DN40	245	380	27	188	116	R1½″

立式安装直读式远传水表规格参数表

公称口径	A	B	C	L1	L2	L3	D
	mm
DN15	130	13	77.5	98	188	14	R½″
DN20	135	17	77.5	106	206	16	R¾″
DN25	140	13	87.5	108	224	22	R1″

六、安装及使用注意事项

　　安装说明

　　1.初始检查：在安装之前，务必读取并记录水表的地址，确保电子编码与表盘上的序列号相匹配。

　　2.安装标准：水表的安装需遵守国家标准GB/T778.2的相关规定。

　　3.选择合适的口径：水表的口径应依据安装管道的尺寸以及常用流量来决定，通常应选择接近常用流量的水表口径。安装位置应避免阳光直射、水浸、冰冻和污染环境，并确保易于拆卸和读数。

　　4.水平安装：水表须水平安装，水流方向应与水表上的箭头方向一致，且表头显示面应朝上。

　　5.管道清洁：安装新水表前，应彻底清理管道内的砂石、麻丝等杂质，以防堵塞水表。

　　6.保护措施：如果水表安装在锅炉供水端，则应在水表出水端安装止回阀，防止热水或蒸汽反流损坏水表内部组件。

　　7.正确连接：将水表接头套入接头螺母并安装到管道上，旋转接头螺母使水表固定在管道上，确保水表度盘朝上，且水表与管道连接时避免过度弯曲，以防损坏接口。

　　使用注意事项

　　1.定期检查：定期检查直读式远传水表的运行状况，特别是在冬季要特别注意防冻措施。

　　2.安装位置：安装位置应避免曝晒、冰冻、污染和潮湿环境，便于拆装和抄表。在寒冷季节，除了包扎水表和管道外，还应关闭水表进水端的阀门，并打开出水端的放水阀和水龙头，以防止水表因冰冻而损坏。建议安装在专用的水表箱内。

　　3.数据核对：若发现远传抄表数据与水表实际读数不符或远传系统发生故障时，应以水表表头度盘的实际读数为准。

　　4.保护表盖：翻看水表读数后应及时盖好表盖，以避免强光干扰导致远传读数不准确。

　　5.正确接线：水表的接线应严格按照接线图进行，确保电路无断路或短路现象，并且接线头应密封或用绝缘胶带包裹，避免裸露在外。

七、配件及保修服务

　　配件说明：每个水表配备两套连接螺母、接管和橡胶密封圈。

　　保修服务说明：

　　1.一年质保服务：凡是从本厂购买并安装合理的水表，在正常使用流量的情况下，如果因为产品质量问题导致的内部零件损坏或故障(不包括因冰冻造成的损坏)，只要铅封完好无损，本厂将在一年内提供免费的修理或更换服务，并承担往返的运费。

　　2.超出保修期的服务：如果在保修期之外产品出现任何问题，本厂将继续提供维修服务，但会收取相应的材料成本费用。

　　3.非质保情况：由于安装不当或人为因素导致的水表损坏，不属于质保范围之内。
